Problema nº 91: Angulo de un Plano por su perpendicular

Está Vd en: Ejercicios>>Otrosotros>>Problema Nº 91.

  Problema nº 91
Problema sobre Descriptiva. Probl_100-ShapeD-Recta_Normal_PLN

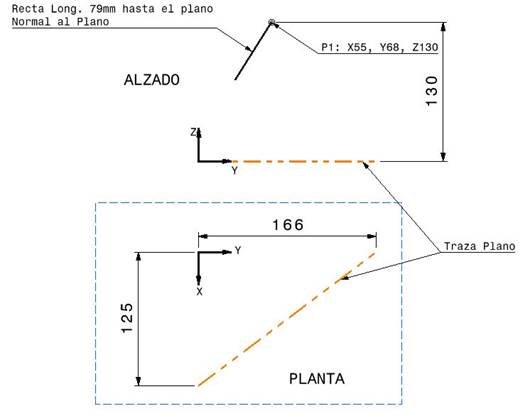

  En este problema nos dan pocos datos, porque no se ven todas las vistas ni las proyecciones de todos los elementos:





•     Sabemos, de la traza de un Plano (línea de intersección, de dicho Plano, con el plano “Horizontal”), su posición en la Planta, por las cotas de sus extremos.
•     Conocemos las coordenadas del Punto P1, de cotas X=55; Y=68; Z=130
•    Hay una recta (R1) que va desde el punto P1, perpendicular al PlanoPlane.Resultado” y termina en su intersección con él.
•     La Longitud de esa recta, en Verdadera Magnitud, es de 79mm.



img: Datos







►  Dime que ángulo formaría, dicho “Plane.Resultado”, con el plano Horizontal.
►  Haz un Drawing con una vista de forma que la recta se vea en V. Magnitud.
   Recordar Nota:   Los elementos que tienes que obtener, para resolver el problema son:
   3 features alámbricas como máximo.
    La recta R1 y el “Plane.Resultado”.



  Y ya que estamos puestos, vamos a hacer la siguiente pieza:

 Esa línea “R1” es el eje de un cilindro (sólido) de diámetro 36mm, cuyos extremos (en los dos) son unos segmentos de esfera, que “penetra” en el plano 7mm.

  Tiene como condición que la arista de intersección, de la esfera y el cilindro, está en el “Plane.Resultado”.

  NO se ha usado ni Sketch, ni Pad.

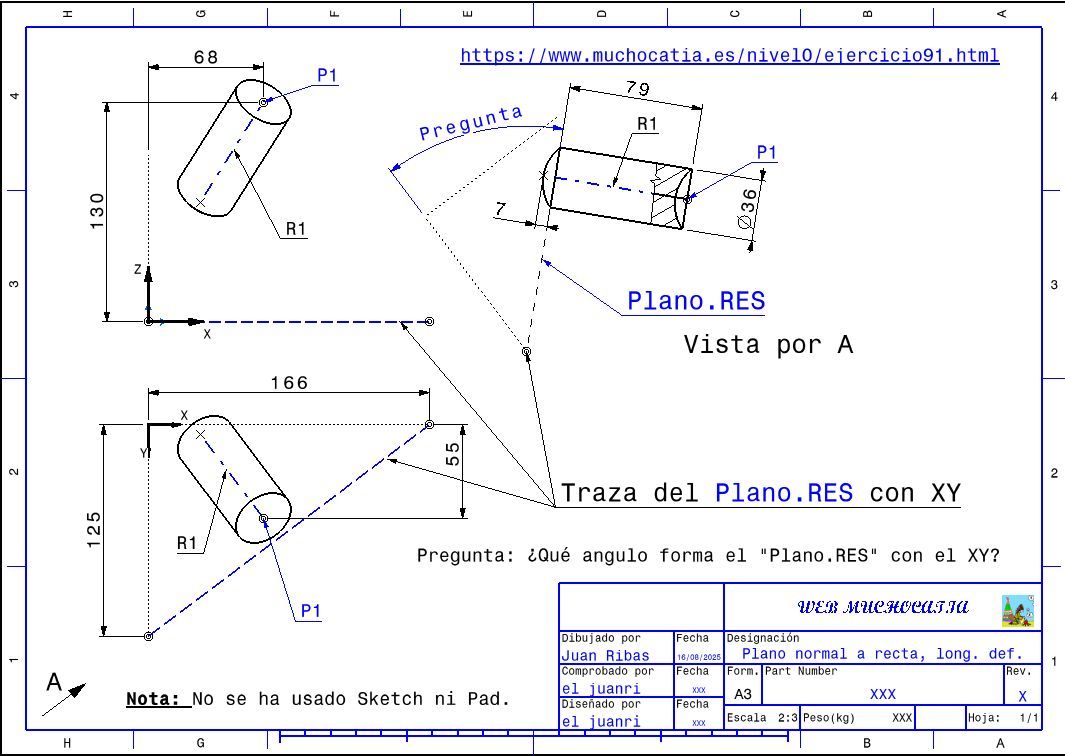

Para obtener el dibujo, he tenido que dibujar líneas auxiliares (en los 3 ejes)
img: Plano



He puesto un vídeo en mi Canal YouTube: CATIA_V5-Solucion-Problema_91.mp4

Recordar El CATIA V5, tiene muchos comandos que, si se conocen, dan “mucho juego”.

Dado por “El Juanri”, en El Puerto, a 1/05/2020

Ir arriba

Funciones: Point, Line, Plane y algo más.
