Problema nº 90: K.B.E. Parametros

Está Vd en: Ejercicios>>Otrosotros>>Problema Nº90.


Problema Nº90
Parámetros: Rectángulo de área constante
Ejer-KBE-16-Area_Const



  Supongamos que trabajamos en una acerería y tenemos una barra de acero que tiene, de sección transversal, un área determinada.



  Queremos obtener, del mismo volumen de material, otra barra, también rectangular, pero con distintas longitudes de lados el rectángulo.

  Pondremos una longitud fija, por ejemplo, de 100mm.

  Como pistas, te diré que:

  Crea los Parámetros y las Formulas necesarias para hacer estas variaciones en un perfil, donde:

  ►  Determinarás el Área a conseguir. Tendrá un valor mínimo de 100mm2
  ►  Determinarás la longitud del Perfil. Tendrá un valor mínimo de 10mm
  ►  Definirás el Alto y Ancho de la sección transversal. Tendrá un valor mínimo de 10mm.



  Te sugiero que pongas las unidades de volumen en cm3.

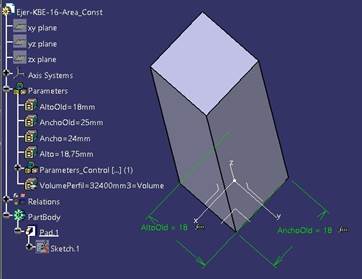

Tienes que construir un Pad, basado en un Sketch, como la figura:

img:Pad final





Dado por El Juanri, en Sevilla a 07/07/2019.

Ir arriba

Funciones: Parameter, Formula, Sketch, Pad.



Juan Ribas Dirija sus preguntas a: juanri@muchocatia.es CATIA V5 R27
