1.- Crear elementos alámbricos.
 Tenemos hacer unos "asientos", sobre una pieza que tiene una superficie esculpida, para un tornillo tipo Allen, de tal forma que quitemos la menor cantidad de material, para no reducir el espesor de la pieza que recibe el tornillo.

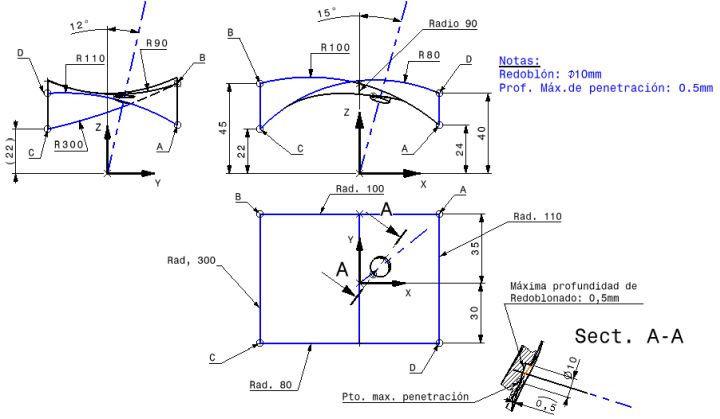

 Los datos para la superficie, pueden ser los de este dibujo, donde partimos de 4 puntos (A, B, C y D), están en 4 planos normales al XY, por los que pasan radios, cuyos extremos están en los puntos. Hemos creado una sección central, de Radio 90mm,  con sus extremos en los Radios de 100 y de 80.

• El eje del redoblonado, es una recta que pasa por el Origen de coordenadas (podemos poner otro punto) y forma 15° con el plano ZY y 12° con el plano ZX. Lo ideal es que tenga el sentido de entrada de la fresa (de fuera hacia el interior de la pieza).


• La pieza es una "cáscara" de espesor 8mm, hacia abajo.


• Nos dan dos valores: El diámetro del asiento (Ø10mm) y cuanto nos permiten penetrar en el material: 0,5mm (para no ser sólo tangente por un punto de la superficie) por la parte que menos penetra.


• Y la posición del redoblonado, la define un eje y, por supuesto, la pieza. Debe valer para varios ejes que nos den.


La cara de la pieza, sobre la que se hace el redoblonado está coloreada en verde J (hommbre: no va a ser colorá L, que soy del Real Betis).

  El Objetivo, es obtener un Procedimiento (puede ser un Power Copy o una User Feature) para todos los problemas de ese tipo que necesitemos, por lo cual, debe funcionar sea cual sea el Eje que usemos y en cualquier tipo de superficie.

El Puerto de Santa María a 15/10/2025
