Ejerc. 62 Problema alámbrico sencillo
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº62
| Ejerc. de 1Point, Lines, Planes y curvas | Probl_16-ShapeD-Planos_con_Ángulos |

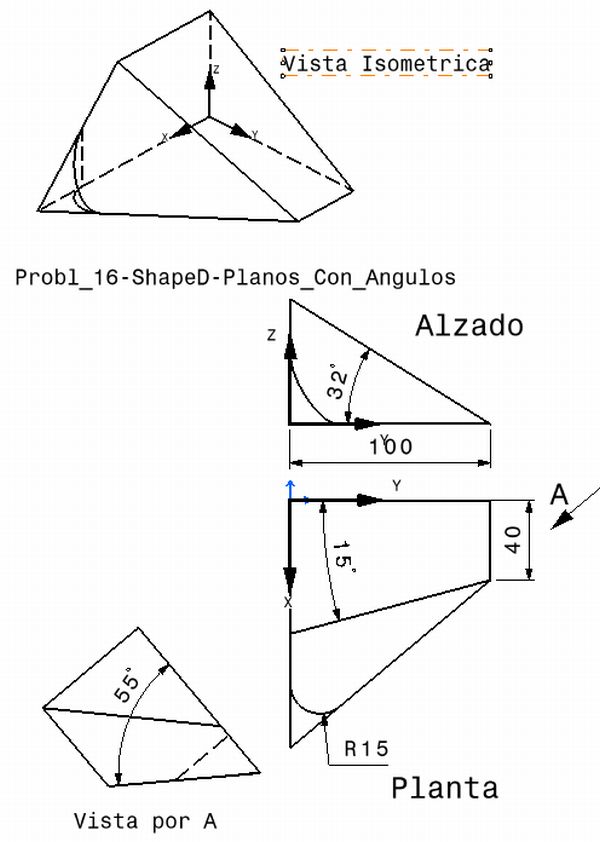

Se quiere obtener la representación alámbrica de un sólido según el plano adjunto. No se usarán intersecciones. Solo un punto, las líneas, planos y curvas necesarias. ATENCIÓN: La vista isométrica determina la posición de los ejes. Los dos corner’s, vistos en planta, coinciden sus proyecciones.
