Ejercicio 52. Probl_02-ShapeD-PlanosInterseccion
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº52
| >Problemas sobre Puntos, Líneas, Intersección y Planos.- | Probl_02-ShapeD-PlanosInterseccion |

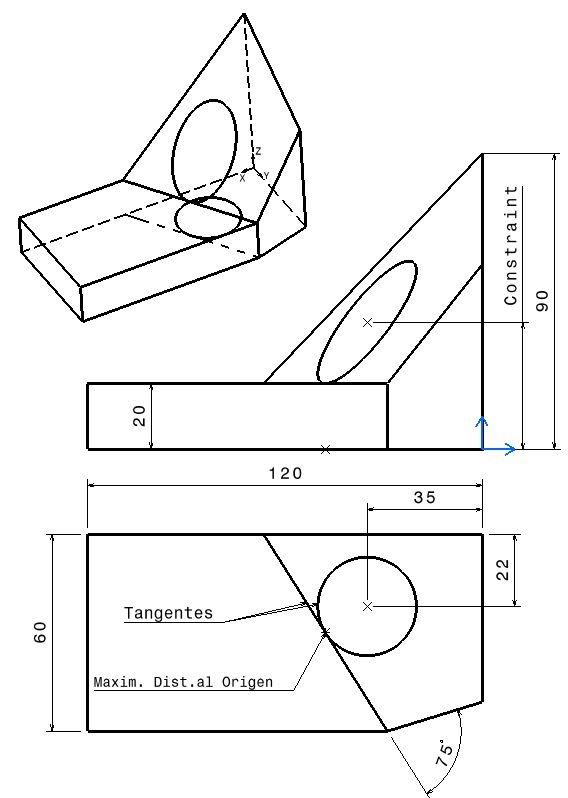

- Se trata de dibujar en alámbrico (Líneas y curvas) la siguiente pieza, para lo cual usaremos:
• Punto por coordenadas; Planos; Intersección con planos; Líneas tangentes; Relimitado por medio del Split.; Proyecciones.
Averiguar el punto medio de la elipse, que se proyecta sobre el plano de la cara inclinada superior, y acotarlo por medio de constraint respecto al horizontal.
El Puerto de Santa María a 16/02/2026
 |
