 Esta pieza es una especie de tapa curvada, de un hueco, a la cual tengo que realizarle un "filo" paralelo a la pieza, manteniendo el filo superior. Es decir: añadiendo material, como si fuera una "pasta de relleno". Los carpinteros (trabajo que me gusta practicar) le llaman "Cuello de Cisne".

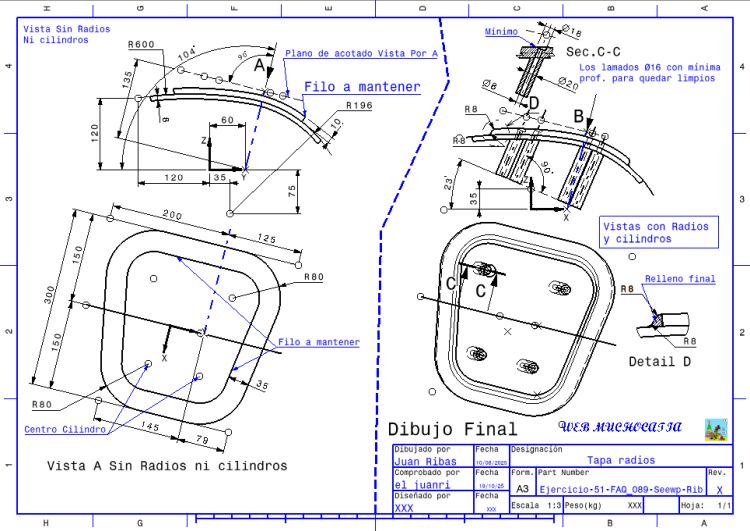

  El hueco, donde se aloja dicha tapa, tiene su definición (un tanto rara), según la vista por A (parte izquierda) con el ángulo de 104°.

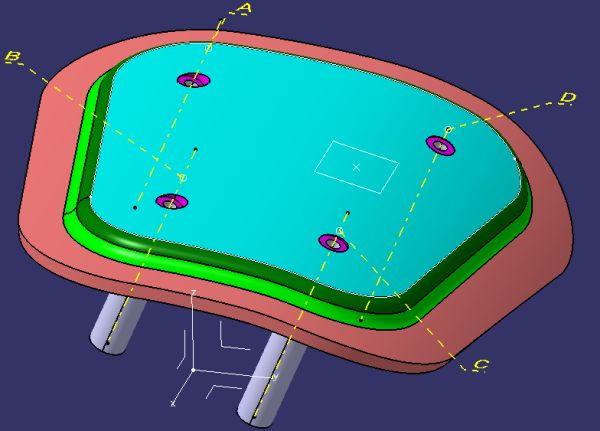

 En la parte derecha del plano, vemos la pieza terminada, con la definición de los Cilindros. Vemos sus radios de relleno de 8mm, sus 4 cilindros y sus correspondiente taladros "redoblonados" de profundidad controlada (lo mínimo necesario para que el fondo sea un círculo perfecto).

 La distancia a salvar entre ambas caras, es de 10mm y los radios de acuerdo son ambos de 8mm.

Pista: (parte izquierda del plano)

1.- Hemos dibujado primero la vista por YZ, con sus radios de 196 y de 600. En ese Sketch se define el punto a 60mm sobre el eje Y y a partir de ese punto una recta de longitud 135mm y ángulo 104°.
2.- En el extremo de esa recta, creamos un plano, normal a ella y en ese Plano se dibuja un Sketch con la forma de la "Vista A sin Radios ni cilindros".
Este contorno y su paralela, se proyecta sobre las superficies bases con la dirección de la recta de 104° (NO normal a las superficies, OJO!)
3.- Se externalizan los centros de los radios de 80mm que sirven para definir (s/ vista de la parte derecha del plano) los ejes de los 4 cilindros. Recordar que esos "Ejes" son normales al plano de 23°, ¡NO con la dirección de la recta de 104°!

Queda lo importante del ejercicio (parte derecha del plano):

• Hacer los radios de 8mm de acuerdo en el espesor de 10mm.


• Obtener un "Procedimiento" que permita definir rápidamente cual es el Plano que define la profundidad mínima del Ø16mm. Para ello, recomiendo obtener un plano por encima de la pieza, donde dibujaremos los círculos y que las dirección de las 4 rectas (A, B, C, D) sean de arriba hacia el plano XY.


• Crear los 4 cilindros y sus respectivos taladros redoblonados.


 Ver Vídeo: Ejercicio_51_Rib_vs_Sweep.mp4

El Puerto de Santa María a 22/10/2025
