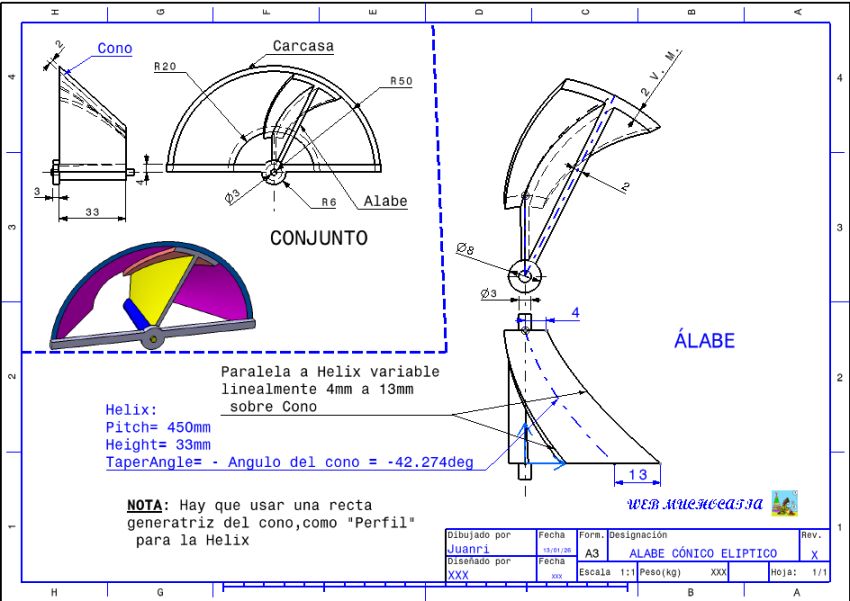

 Se trata de hacer un Conjunto de dos piezas: la Carcasa y el "Alabe_Conico_Central". La superficie en común de ambas piezas es un Cono cuyas base tiene radios de 50mm y 20mm, y de altura 33mm.

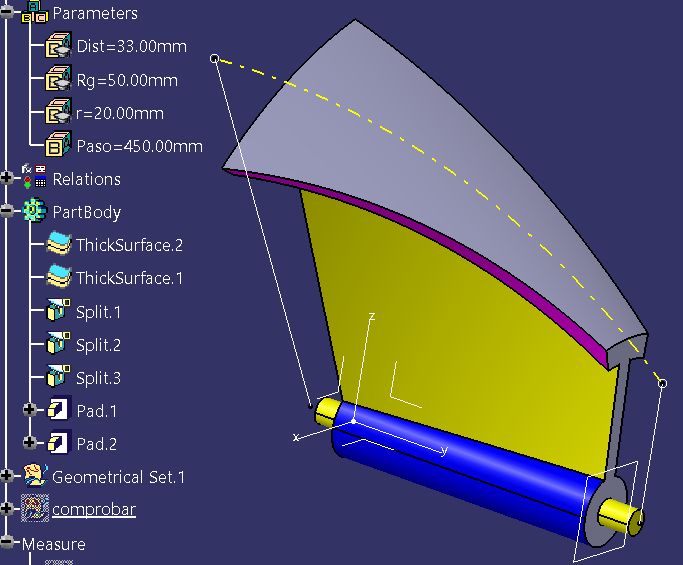

Creamos los parámetros:

• Longitud del cono: "Dist"= 33mm.


• Radio mayor: "Rg"= 50mm


• Radio menor: "r"= 20mm


• Paso de la Helix: "Paso" = 450mm.


Los tres parámetros primeros son comunes y deben ir en el Product. Los siguientes son exclusivos de la parte central.
La Pieza Central (Álabe), más complicada, se hace con el siguiente proceso:

• 1.- Creamos un plano paralelo a 33mm del ZX y en el plano ZY, dibujamos una recta que será la generatriz del Cono y servirá para el "Profile" de la Helix. Alargamos dicha recta, según figura. Y extraemos el punto final más lejano del Origen.


• 2.-Dibujamos el Cono Base con esa recta de generatriz.

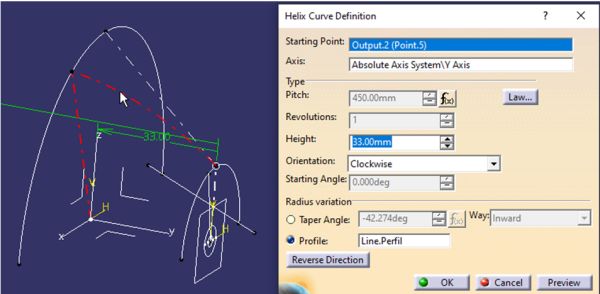

• 3.- Dibujamos la Helix, usando como punto ese extremo más lejano. Los parámetros a usar son:


Pitch= "Paso" = 450mm
Height= mas de 33mm hasta que llegue al filo del cono
Profile= la recta dibujada en el Sketch.1

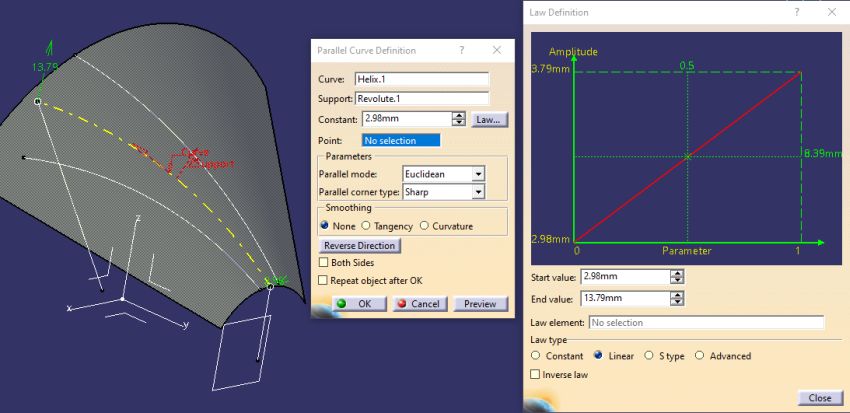

5.- Hacemos sendas curva paralelas la Helix (que hemos logrado que esté apoyada en el cono), usando la opción de la imagen:

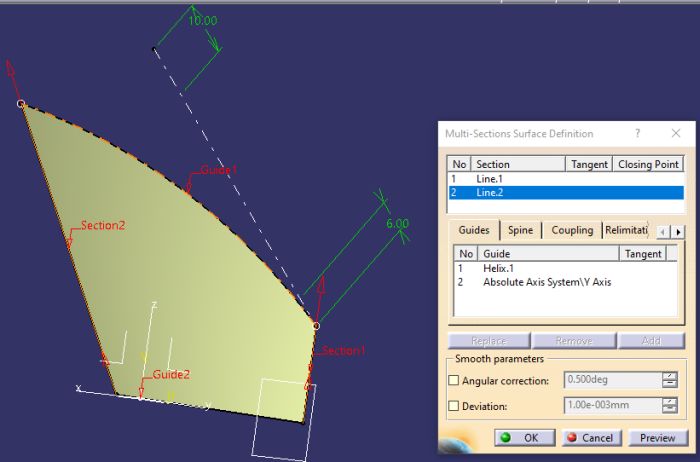

Ya sólo queda cortar el cono por las paralelas y hacer sólido, convirtiendo esas superficies en sólido mediante el comando "ThickSurface".

 Recordar que módulos como: Generative Shape Design, Optimizer, Developed Shapes & BiW Templates, es MAS importante que el Part Design, aunque algunos no lo crean.
Véase video: Ejerc-50-Alabe.mp4

Sevilla, 19-10-2009
Modificado el dibujo el 02-11-09
Cambiado el diseño el 13/01/2026
