Ejercicio de superficie, sólido y dibujo. Percha

Está Vd en: Ejercicios>>Sólidos solidos y Alámbricosalambrico>>Ejercicio Nº48 Percha de madera.

EJERCICIO Nº48

Sketch, Join, Smooth, Multi-section surface, Extrapol, Adaptive sweep, Fillet, Extrude, Connect, Intersection, Spline, Close surface, Mirror

Ejer_Percha_muchocatia_madera

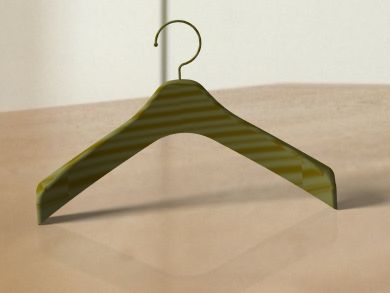

render

 Proceso pieza de madera.

   De la pieza de madera que nos hemos “inventado”, su proceso sería el siguiente:

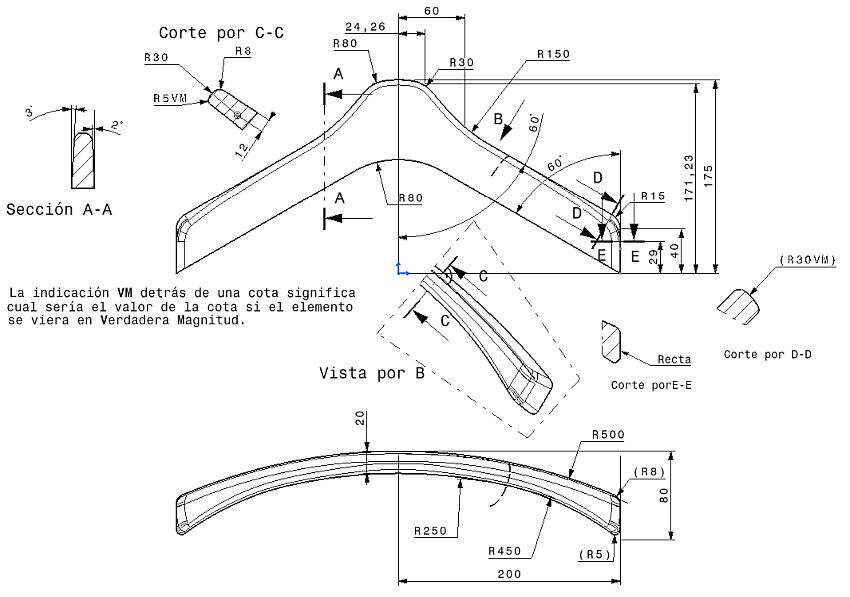

1.- Dibujamos los sketch’s de las vistas de planta y alzado.
2.- Mediante un Join los dividimos en dos partes cada uno teniendo delantera, trasera, superior e inferior. Podemos también utilizar el filtro para seleccionar elementos uno a uno.

Para poder seguir leyendo, debes haber pasado al nivel JR4: Ejercicio-48-Nivel4.html

  Esto hacerlo en sólidos directamente es imposible. El Shape Design es mucho más completo que el Part Design, aunque algunos no le den tanta importancia. Otro día veremos la opción de la percha diseñada para hacerla de plástico.

 Un ejercicio muy completo de superficie con comandos muy complejos...por eso le pongo grado de dificultad 8 y me quedo corto... Las superficies no la pueden hacer cualquiera de cualquier forma... tiene muchas leyes...... en mi empresa hay personas “especialistas” en superficies y sólo ellos la diseñan.
  Hemos puesto las cotas entre recuadro en parámetros, para que el lector pueda modificarlas y ver sus efectos.
  Ahora queda que el lector obtenga los correspondientes planos “perfectamente acotados” para comprobar que se ha aprendido la lección.

Modificado por El Juanri en Sevilla a 8/01/2011
