EJERCICIO Nº42(ShapeD)

Ejerc. De Puntos y Lineas

Ejerc_Alambrico-30-PlanosIntersCono

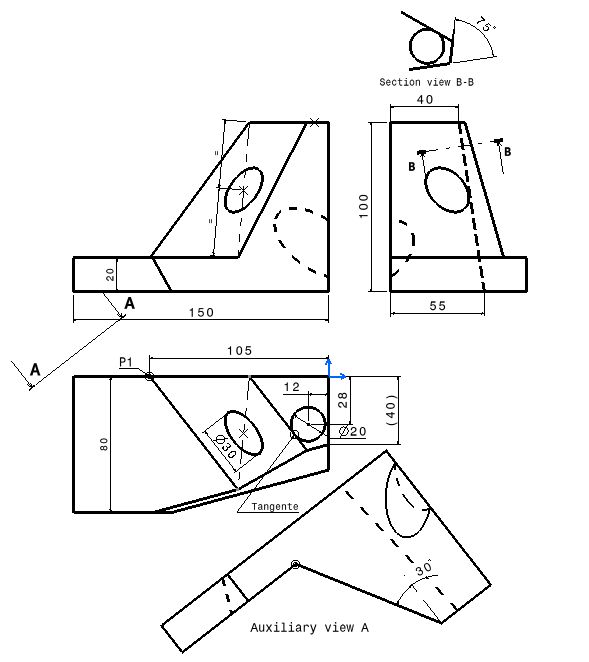

  El objetivo de este ejercicio crear las aristas de esta pieza mediante intersección de planos, método que debe dominarse.
Debe tenerse en cuenta que debemos utilizar el método de cálculo de la “línea de máxima pendiente” para ello:

a)	Dibujar primero todas las líneas que estén perfectamente definida (que tengas clara), sin inventarse nada.
b)	Definir los planos conocidos.
c)	Dibujar el círculo de diámetro 20mm.
d)	Calcular el plano tangente al círculo de diámetro 20mm y que pase por el Punto P1.
e)	Hallar intersección de planos.
f)	El círculo, dibujado en el centro de una de las diagonales, se proyectará sobre las caras del fondo XZ e YZ
