EJERCICIO Nº40

Joint: Revolute, Prismatic, Point-Curve.

Ejer-Kin-81_Abanico_Control_Amplitud



Nueva pieza: La Guia.

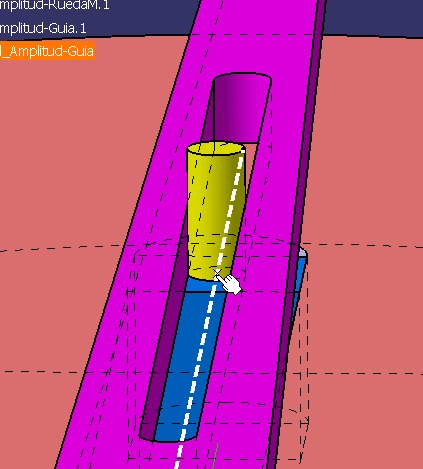

  Vamos ha abordar una nueva pieza. Se trata de una pieza que desliza por el hueco que le hemos hecho a la rueda y que, en la parte superior, lleva un tetón que se introduce en la ranura de la Pala y la desplaza.



  Se supone que el desplazamiento a lo largo del hueco lo hacemos antes de empezar el movimiento de giro de la rueda y que simplemente es un “ajuste” de la amplitud de movimientos que queremos.

  Vamos a ver como lo hacemos esta vez.





  Si quieres seguir todos los pasos de este ejercicio, debes poder acceder al Nivel JR5: Ejercicio-40-Nivel5.html (En estos momentos está deshabilitado)



   Y ahora ¡POR FIN! La cinemática... la siguiente...
