Propuesta de un ejercicio de diseño en contexto
Está Vd en: Ejercicios>>Sólidos
>> Ejercicio Nº37 Diseño en contexto.
EJERCICIO Nº37 |
| Joint: Revolute, Prismatic, Point-Curve | Ejer-Kin-81_Abanico_Control_Amplitud |

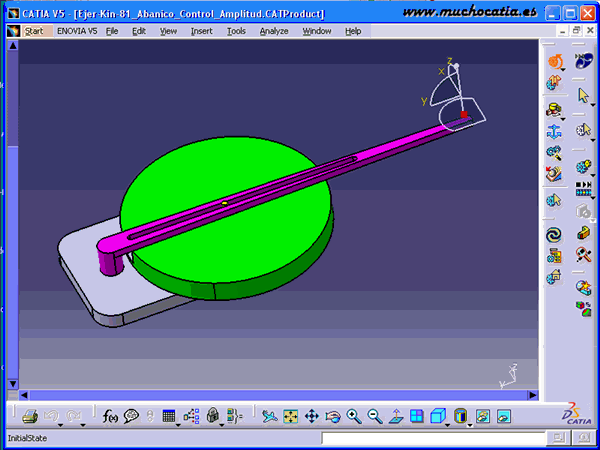

Esta es la idea de lo que, con CATIA V5, pensamos hacer.. poco a poco, ¡claro!
El ejercicio que vamos a hacer, consta del diseño de un conjunto con cinemática, cuyas piezas se realizarán con un diseño en contexto y que el usuario puede dar las cotas que desee. No se realizará link con ninguna pieza.
Se irá dado en ejercicios separados por “entregas”.
Este es el plano del conjunto
Para la primera “entrega” seguiremos el siguiente proceso en los ejercicios 38 y 39:
Funciones: Insert Part, Sketch, Pad, op. booleana Assemble
 |
