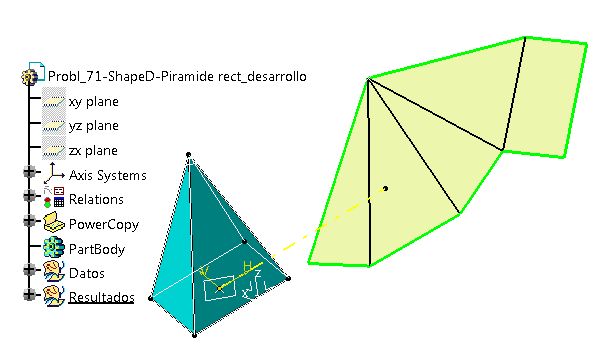

 Vamos a dibujar una pirámide rectangular regular y vamos a calcular el desarrollo mediante el comando "Unfold". Y para que no se tenga que repetir cada vez que hacemos una, podemos hacer un PowerCopy y con eso repasamos cómo se hace.
Los parámetros son:

• Altura= 70mm


• Largo= 45mm


• Ancho= 30mm


1.- Crearemos un Geometrical Set, que identificaremos como "Datos".
2.- Crearemos otro G. S., que llamaremos Resultados
3.- En el G. Set "Datos",  crearemos:

• Un plano, de que define la base.


• Una línea, que define la dirección del lado largo de la base (los otros dos son perpendiculares).


• Un punto, como centro del rectángulo de la base


• Un punto y otro plano para decir donde poner el desarrollo.


Estos Datos deben hacer de forma "Datum", es decir deben estar aislados.

Ver vídeo: CATIA_V5-Lecc_Gen-Shape-Piramide_UDF.mp4
