CATIA V5. Ejercicio de la función Sketcher.

Está Vd en: Ejercicios>>Sólidos solidos>>Ejercicio nº 3


EJERCICIO Nº3

Ejercicio de la función Sketcher

Ejer-N03-Sket-Pie_IBM

  Se trata de practicar sobre los distintos comandos del Sketcher. Realizar el ejercicio indicado como base para un Pad.

Dibujo del pie

  Por el siguiente procedimiento:
1.- Crear un Sketch en el plano XY.
2.- En él dibujamos la línea de construcción OA, con las siguientes condiciones:

  Activamos el icono “Construction/Standard element” de la barra de herramientas “Sketch Tools”.
  Damos al icono “Line” con las siguientes condiciones:
    Start Point: coincidencia con el punto origen (punto Origen).
    End Point: H =-27mm;  V= -10mm.

3.- Dibujar la línea de construcción Origen - C.

  Start Point: coincidencia con el punto origen (punto Origen).
  End Point: de longitud L=20mm y con ángulo A=188deg.
manaza2 Si la cota que aparece no corresponde con la que hemos tecleado, editamos la cota con un doble clic y en el campo “Angular sector” elegimos el sector que  se adapte a nuestros intereses. adaptar el ángulo

4.- Dibujamos el sector circular (Arc)icono del Arc con centro en O y tecleamos en los campos:

  Start Point: El punto A (H= -27mm; V= -10mm)
  End PointS= -57.335deg
5.- Crear un taladro rasgado con la barra de perfiles que vaya desde C a D haciendo centro en B. El punto D se define por el valor S= 27deg y el radio es 1mm. ¡Cuidado que sobra la tangencia! cilindro elongao
6.-   Crear el resto del contorno con la opción “Profile”. Hacer un radio al inicio, con este procedimiento, se hace mal. Es mejor hacerlo al final por medio de un Corner corner de Radio = 5mm y tangente a la línea OC.

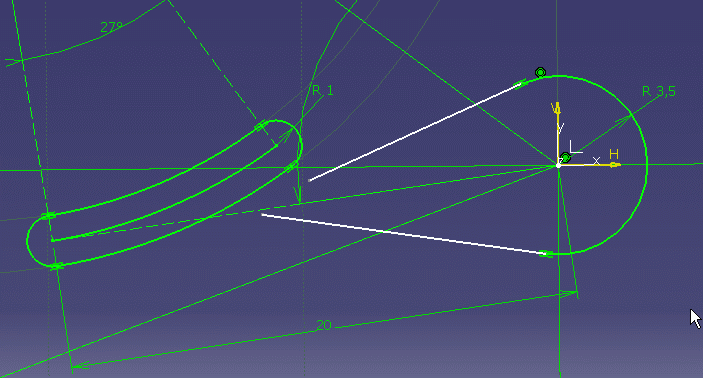

perfil sin arcos.
icon sketch profile
•  Agregar las condiciones de tangencia para los círculos de radios 2mm (tangente al eje H) y 5mm, y coincidencia para el centro del círculo de diámetro 7mm.
•  Relimitar y comprobar las condiciones en Tools sigue Sketch Analysis. Debe dar un perfil cerrado de 9 curvas.
  comprobacion completa
•  Hacer un Pad de 5mm de altura.

  Y esto es todo. Lo importante no es el Pad, si no las "constraint" de nuestro Sketch. Que no se "enganchen".

Hasta otra....



Ir arriba


Función: Sketcher, Pad
