Ejercicio de Sweep, split, draft, slot, pad, pocket

Ejer-PartD-162-Manivela-Cuerpo

Este ejercicio es “donado” por FGS que dice ser de su propiedad. Gracias, compañero!!

El objetivo de este ejercicio es dibujar una pieza mecanizada.

   En este ejercicio se dan “orientaciones” para que el alumno ponga de su parte. Los pasos a dar son los siguientes:

Tener en cuenta la posición de los ejes.

1.-	Creamos los parámetros:
	•	“Diam_Fresa” = 10mm (de tipo Length)
	•	“Radio_Fondo” = 3mm (de tipo Length)
2.-	Creamos un Body al que identificamos como “Body.Envolvente”.

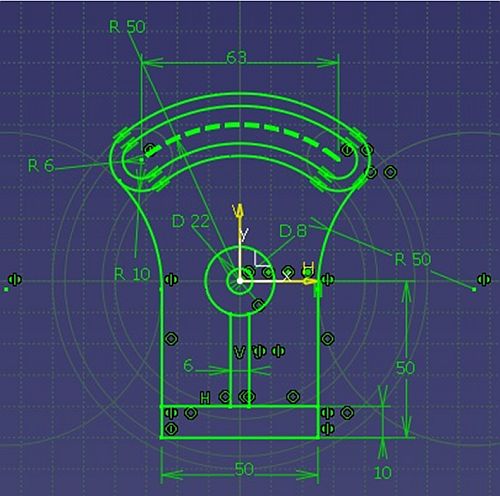

3.-	Creamos un sketch en el plano XY y en él dibujamos la planta sin dibujar los radios de fresa.

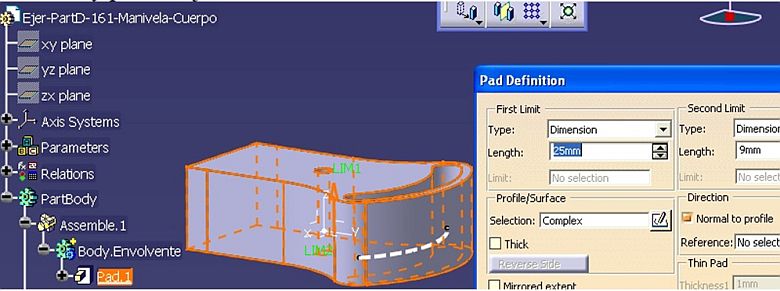

4.-	Hacemos, mediante la opción “Go to profile definition” un Pad con el contorno exterior de 25mm de altura y por debajo de 9mm.

5.-	Unimos ese Body al PartBody mediante una operación de Assemble.

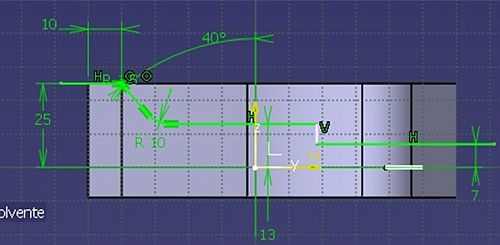

6.-	Hacemos un Sketch en el plano YZ y en él dibujamos el perfil (su parte superior solo). Es un perfil abierto y con una línea en blanco sin definir.

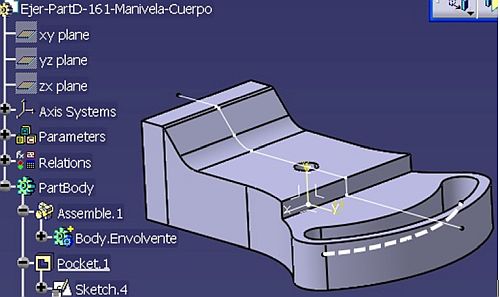

7.-	Debajo del Assemble hacemos un Pocket con ese perfil abierto. Cuidado con el lado!!

Vamos a eliminar el material sobrante en la parte superior.

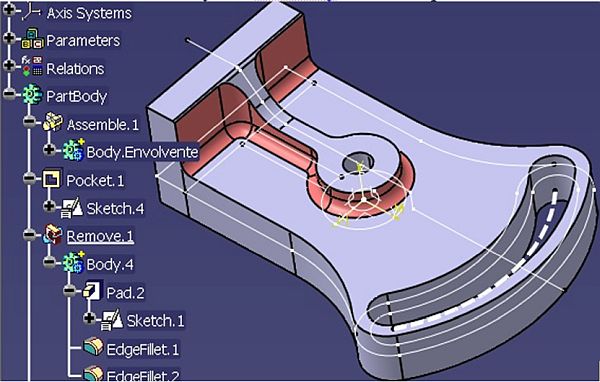

8.-	Creamos otro Body (como siempre en las piezas mecanizas) y dentro de él creamos un Pad con la forma interior de la cara superior.

9.-	Le añadimos (como siempre también) los dos Radios: primero el de fresa y luego el del fondo.
10.-	Restamos ese Body del PartBody con una operación booleanas “Remove”.

Ahora quitamos el material sobrante de la cara inferior.

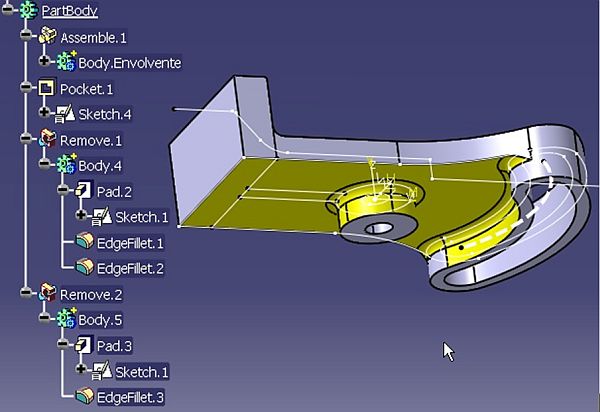

11.-	Creamos otro Body y en el insertamos también un Pad y el radio de fondo
12.-	Hacemos también un “Remove” al PartBody.

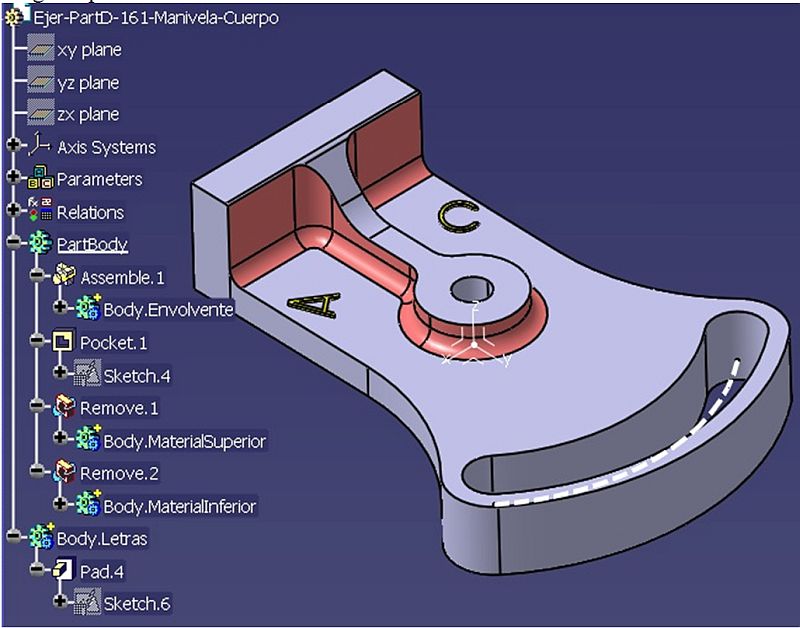

Y eso es todo… Ahh.. se me olvidaba: Le vamos a poner una “letras de cobre pegadas” en la cara superior que indiquen A de Abierto y C de Cerrado. Irán en un Body aparte y no llevarán ningún tipo de radio.



Vídeo (13/02/2026): Ejerc-29-Manivela.mp4
