EJERCICIO Nº27

Problema sobre sketch, plano, pad, pocket y edge fille

Ejer-PartD-151-Soporte_eje

  El objetivo de este ejercicio, es crear un sólido de forma fácil, examinando previamente cuál es el mejor método y cuál debería ser la posición adecuada de los ejes.



  Esta es la pieza que vamos a hacer inicialmente. Sin radios de redondeados interiores (de fresa y de fondo):

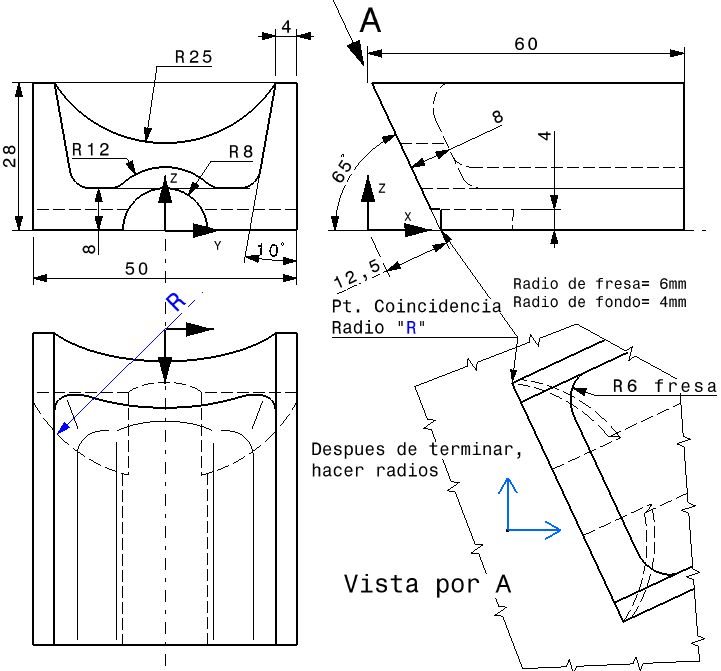

  Aquí, para facilitar el trabajo al lector, se han identificado las posiciones de los ejes en dos vistas, por lo que se pueden deducir fácilmente para el resto de las vistas.

  Normalmente las piezas salen de un primer Pad o Shaft (caso de ser redondas); pero ¿por donde hacer el primer Pad? Hay que determinar que vista “aporta” mas datos del contorno. Es decir. Aquella con más caras laterales del Pad sean  caras finales . En nuestro caso la hemos coloreado en amarillo.
   En este caso tenemos:

•	El alzado:	Nos proporciona el radio de 25 y el radio de 8 más las caras laterales y el fondo.
•	El lateral:	Nos proporcionaría el plano de 65° y las caras superior, la inferior y la frontal.
•	La planta:	No podemos usarla porque la curva que vemos es intersección de un cilindro con un plano y no sabemos su valor (al ser una elipse y no estar en verdadera magnitud (se escribe vm), ¡claro!).

  Luego está claro que debemos usar el alzado, a no ser que queramos usar el icono “Solid Combine” con el alzado y el lateral.... pero eso lo dejaremos para que el lector lo intente más adelante.
  El proceso, por lo tanto es el siguiente:

1.-	Abrimos un nuevo Part y lo identificamos.
	•	FileNew.. (y elegimos Part)
2.-	Creamos un Sketch de tipo “Positioning”, definiendo el plano por medio de la selección de los ejes H y V por los ejes X y Z respectivamente y dibujamos la línea para posicionar el plano.   El círculo, que define la distancia, se queda en modo Construction.

3.-	Creamos un plano que pase por esa línea y sea paralelo al eje Y, para lo cual:
	•	Damos al icono Plane y seleccionamos:
		•	PRIMERO la línea del sketch.
		•	y segundo el eje Y.
		•	no activar la opción “Forbid non coplanar lines” (porque esas líneas no son coplanares)





 Este plano es normal al plano XZ, pero lo hemos hecho por otro procedimiento. El lector puede elegir otro método.

4.-	En el plano YZ dibujamos otro sketch con toda la vista en alzado.
5.-	Hacemos un Pad de todo con la pared del fondo 60mm de largo y que por el otro lado termine en el plano. Recordar de usar la opción “Go to profile definition” para no seleccionar las líneas interiores.
6.-	Hacemos un Pocket con el contorno interior y que llegue hasta una distancia de 8mm del plano.



---

Y ya hemos terminado la pieza. Sencilla ¿eh? Pues ahora le metemos más dificultad:

  Esta es la pieza con radios de fresa y de fondo y una caja circular por la parte inferior:

7.-	Hacemos los radios “verticales” (casi verticales.. ya se entiende..) con el icono Edge Fillet y valor 6mm.
8.-	Hacemos los radios del fondo, por el mismo procedimiento, de valor 4mm.
9.-	Y por último hacemos el hueco de la base, para lo cual:
	•	Creamos un sketch en el plano xy.
	•	En él dibujamos un círculo con centro en el origen del eje de cualquier radio (sin acotar).
	•	Con la tecla control presionada seleccionamos el circulo y el vértice inferior de la superficie (ver dibujo).
	•	Damos al icono “Constraints Defined in Dialog Box” y nos sale un panel con diversas opciones.
	•	Y elegimos la opción “Coincidence”.
	•	Y salimos del sketch.

10.-

Y damos al icono Pocket, dando una altura de 4mm. Debemos asegurarnos que las flechas están en el sentido adecuado.

  Que fácil, no? Para empezar no está mal y parece una pieza complicada...Cuestión de saber interpretar planos, ¿no?
