CATIA V5. Ejercicio N 25: Alámbrico con Líneas. 1 puntos, 2 planos
Está Vd en: Ejercicios>>Alámbricos
>> Ejercicio Nº25
>> Ejercicio Nº25
EJERCICIO Nº25 |
Problema sobre LINEAS, puntos, planos y ...algo más. |

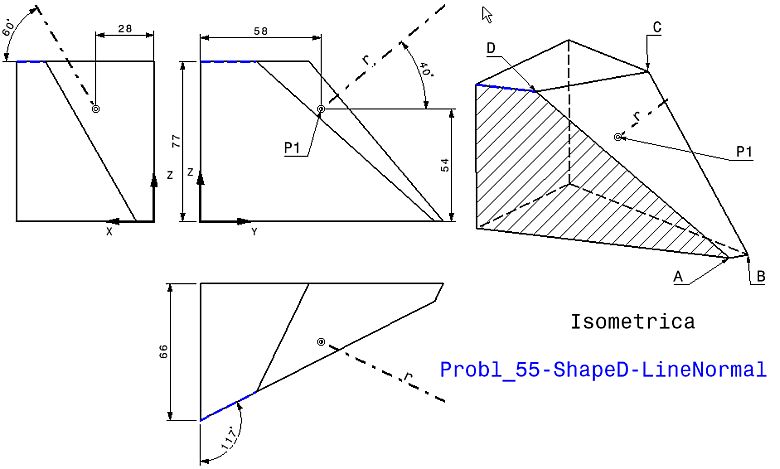

Probl_55-ShapeD-LineaNormal |
Se quiere obtener una pieza, diseñando sólo sus aristas, mediante el uso de un punto (P1), líneas, planos y algo más. Ningún Split y ninguna Intersection.
La pieza tiene la siguiente características:
La recta r es normal al plano de la cara ABCD y pasa por el punto P1, que evidentemente también está en dicha cara.
Esto es un "PROBLEMA" y, por lo tanto, no se da solución. El alumno debe resolverlo por sí sólo.
A mi me sale: 1 Point; 2 Plane 14 Line y... UN ...Ahhh.
Revisado el 1/06/2020
|
