EJERCICIO Nº21

Ejercicio de la función Line.

Ejer-N21-Probl_53-ShapeD-Puntos_Lineas

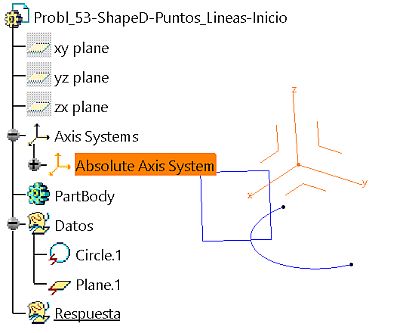

Esto era (pasado del verbo ser) un ejercicio para los alumnos del Curso Off-Line, que ya no existe. Y su contenido era el siguiente: (Probl_53-ShapeD-Puntos_Lineas-Inicio.CATPart).

Son dos elementos de tipo “Datum”. Por si quieres recrearlo tú:

• El Plano puedes pasarlo de “Plane type=Explicit” a “Plane type=Equation”, sin tocar nada. Si no lo tienes, su ecuación es: (Ax + By + Cz - D = 0), siendo A, B y C los cosenos del vector director del plano y D la distancia al Origen.
• A= 0.745008019; B= 0.512446236; C= 0.42703853; D= 20.50mm

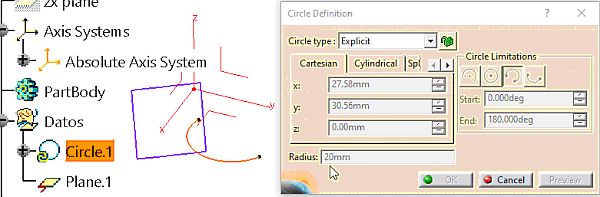

Si damos doble clic, sobre el Circle.1 sale esto: coordenadas del centro y radio de 20mm y ángulo de apertura 168°.

Ya lo tenemos y puedes/debes ponerlos como de tipo “Datum”.

---

  Se quiere obtener una serie de líneas y un punto siguientes, partiendo del modelo de inicio correspondiente:

1.-	PASO 1:  Obtener una línea tangente al Circle.1 y que forme con el eje Y 41 grados. Sus límites serán simétricos respecto al punto de tangencia y que llegue al eje X. Esto requerirá varios pasos. Identificar la línea como “Linea_1”.
2.-	Crear una línea que forme, con respecto al eje X (realmente es a su proyección sobre el Plano), un ángulo de 28 grados (debe quedar por la parte superior del eje Z ). Debe estar contenida en el plano “Plane.1” y partir desde el punto extremo de la “Linea_1” que coincide con el eje X. Dale de longitud 34mm. ¡Cuidado que aquí tenemos que comprobar que queda en el plano! Nota: Si mides ahora el ángulo entre la recta y el eje X, verás que NO forma 28°, pero SI lo forma con la proyección del eje X sobre el plano (pero no hace falta obtenerla).
3.-	Crear una línea, por el extremo libre de la “Linea_1”, y que sea paralela a la anterior. Debe llegar hasta el plano YZ.
4.-	Crea los contornos de una “cara plana” definida por la línea anterior, una vertical hasta el plano XY y otra que una ambas por sus extremos libres.
5.-	Repetimos esta operación en la otra línea paralela.
6.-	Cerramos el “volumen” con dos líneas.
7.-	Vamos a considerar que el “Circle.1” (de radio 20mm) es un trozo de reloj. Pondremos líneas que marquen las horas de longitud 8mm y la de los minutos de 5mm. ¿Tenéis reloj? Son 28 líneas las que caben. Longitud para las cortas: Desde el centro a 15mm y llegando al circulo. Las largas a 12mm

---

  Revisión Release 27:

En el paso 7 NO quiero que hagáis “cuentas de memoria” (360/60, me llevo una…). TODO debe quedar reflejado mediante Formulas.

¿Cuántas features has necesitado para conseguir el paso 1? Yo, sólo una y la Recta que pide…. Usando el Compás. ¿Sabes usar el compás, Roberto? Creo que No.

Ver vídeo: CATIA_V5-Ejerc-21.mp4

Sevilla a 19/04/2020

Revisado en El Puerto de Santa María a 15/08/2026

---

Funciones: Point, Line, compás
