Parto de un ejercicio, de "El Ciri" (https://planosconciri.blogspot.com) al cual se lo agradecemos.
Esta es una "versión libre" mía, con un acotado distinto.

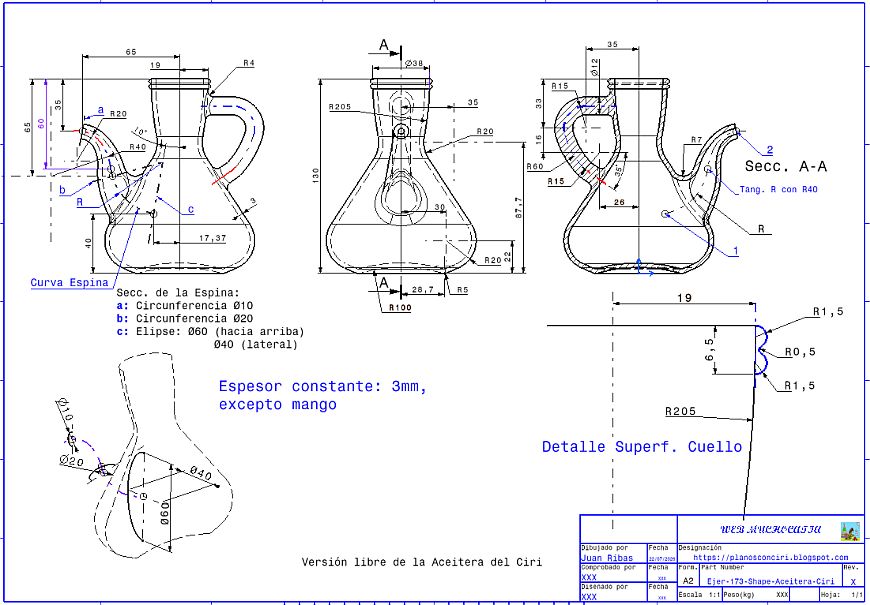

Es un ejercicio donde se usan radios, definidos la mayoría, por las cotas de sus centros. Uno está definido por que sabemos que su centro está en la recta "C" y parte del punto (x17,37; z40) y su tangencia con el R40, está a 60mm de la parte superior . Y el R205, es tangente al R20 y su extremo tiene una cota de 19mm en la parte superior.

• Las rectas, entre arcos de radio, No necesitan ángulos que las definan, simplemente son tangentes.


• Como es de esperar, la superficie del pitorro, está definida por la curva Espina, y sus secciones son perpendiculares a dicha Espina, es decir: las rectas pasan por los centros de los respectivos radios.


Ver Vídeo: Ejerc-173-Aceitera.mp4

Sevilla a 28/07/2026
