CATIA V5. Ejercicio N 17: Placas soldadas
Está Vd en: Ejercicios>>Alámbricos>>Ejercicio Nº17
 |

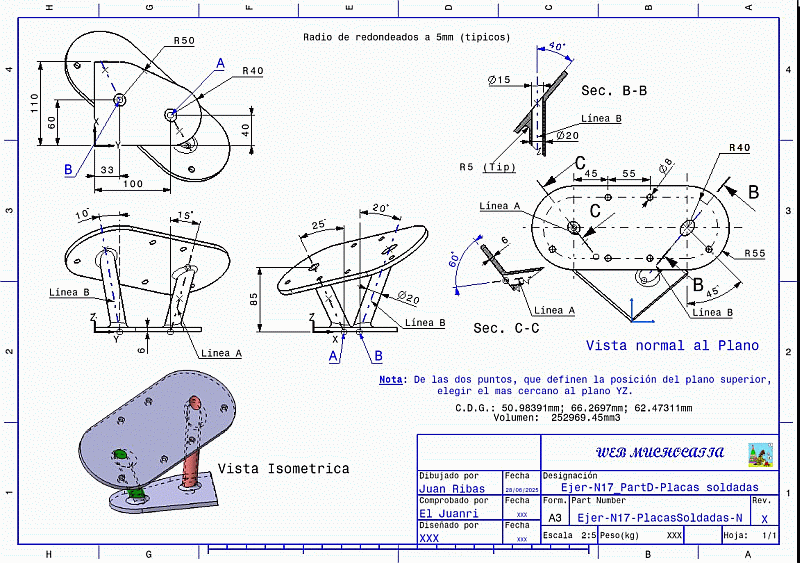

EJERCICIO Nº17 |
Ejercicio de Angulos de un Plano con respecto a líneas |
Ejer-N17-PartD-Placas_Soldadas |
El objetivo de este ejercicio es crear una pieza soldada. Tiene un plano que pasa por un punto y forma ángulo con dos Líneas
Ver vídeo: Ejer-PartD-17-PlacasSoldadas.mp4
Ver Versión corta: Ejer-PartD-17-PlacasSoldadas_simple.mp4
Funciones: Pad, User Pattern, Hole, Shaft, y alámbrico
 |
