Probl_PartD-04-Asiento
Está Vd en: Ejercicios>>Sólidos
>>Ejercicio Nº168
EJERCICIO Nº168 (PartD) |
Problema sólidos, sobre Union Trim |
Probl.: Pocket abiertos y hasta un plano. |

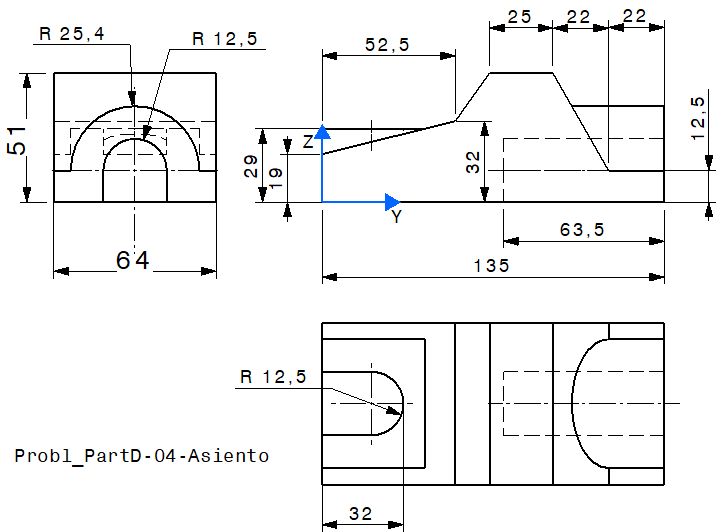

Se trata de dibujar, usando el procedimiento adecuado, la pieza que se dibuja a continuación. Recomendamos usar Sketch de tipo "Positioning" para no equivocarnos en la posición. Recordar que el ¡"PLANO" existe! Se han representado todas las líneas ocultas.
Se valorará el menor número de operaciones.
El "profe" tiene:
Un Pad (dentro de un Body.Envolvente)
5 Pockets.
El Puerto de Santa María a 26/06/2026
