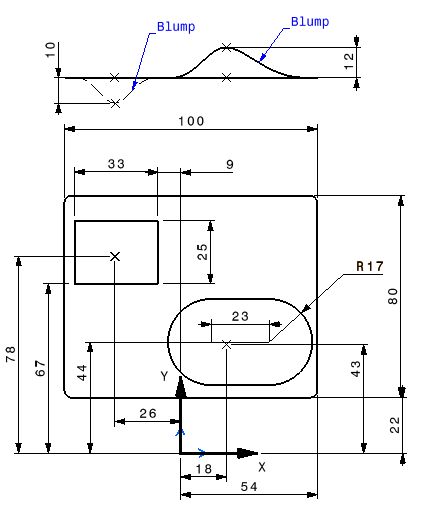

Tenemos inicialmente, una pieza de chapa de espesor 2mm, que es esta y que tendremos que dibujar:

El objetivo de este ejercicio es probar las funciones Línea reflejadas, Proyección y Near.
Y partiendo de esta pieza dibujada, pretendemos hacer lo siguiente:

• Abrimos el Part diseñado y desde el Workbench Generative Shape Design.


• Supondremos que la superficie es una bandeja de espesor 2mm que tenemos que envolver en una pieza de Poliexpan con abertura en el lado mas largo de la bandeja.


• Intentamos obtener la curva máxima/mínima (contorno aparente) de la bandeja que representa la superficie, para proyectarla posteriormente sobre el plano "Plane.CaraDelantera" y obtener un paquete hasta el Plano "Plane.CaraTrasera".


• La superficie Completa está identificada como "Bump.Bandeja". Si no es posible obtener toda la geometría usando esta superficie, es posible que tengamos que cortarla "Split" usando los Sketcher.


• Si las curvas obtenidas son muchas, tendremos que obtener una sola curva mediante la opción "Near".


• En este caso, uniremos las curvas después de proyectarlas mediante el comando "Joint"

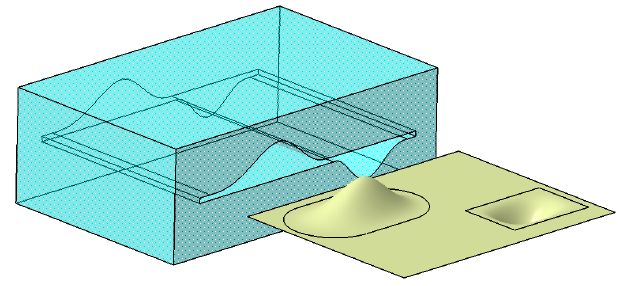

Este es el resultado Final: Bandeja y Envoltorio

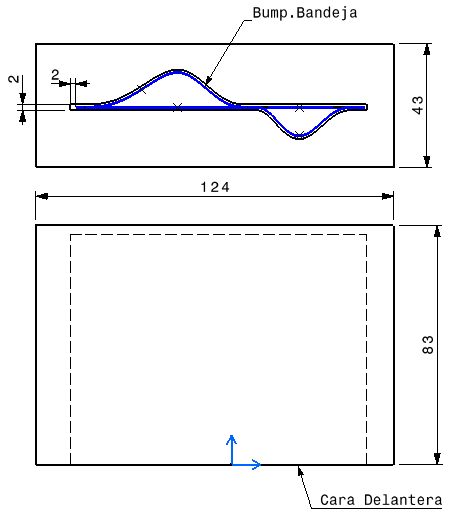

Y el Plano del Envoltorio (con la pieza dentro)
