Ejerc. 164: Prob_127-Curvatura invertida
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº164
EJERCICIO Nº164 (ShapeD) |
Probl. Superficie curvatura |
Ejerc_127-Curvatura invertida |

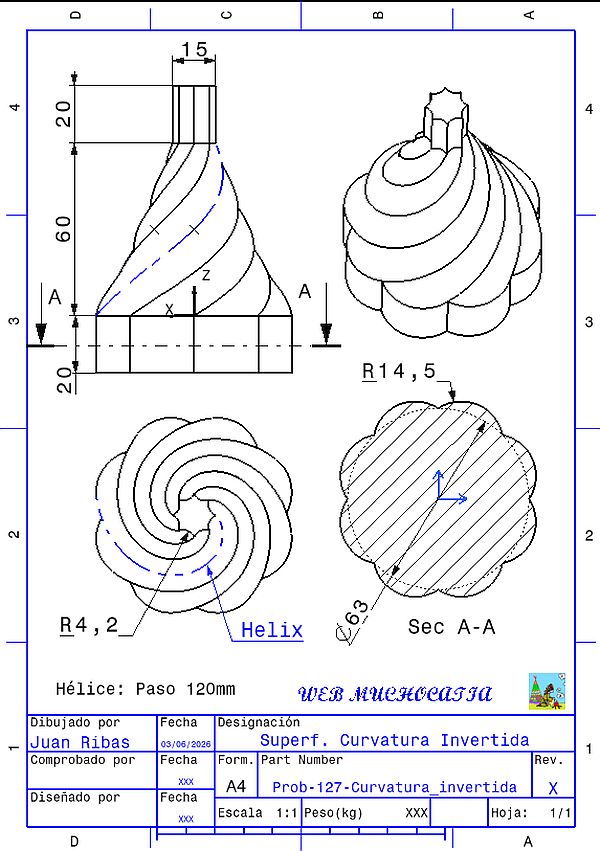

Tenemos una superficie, que se repite mediante un "Circular Pattern", que presenta en un extremo un radio de 14,5mm, con curvatura hacia afuera, y en el otro extremo uno de 4,2mm, con curvatura hacia dentro.
Como es natural, tiene que pasar por un punto donde se produce la "inversión" y ese "punto" está a la mitad del recorrido.

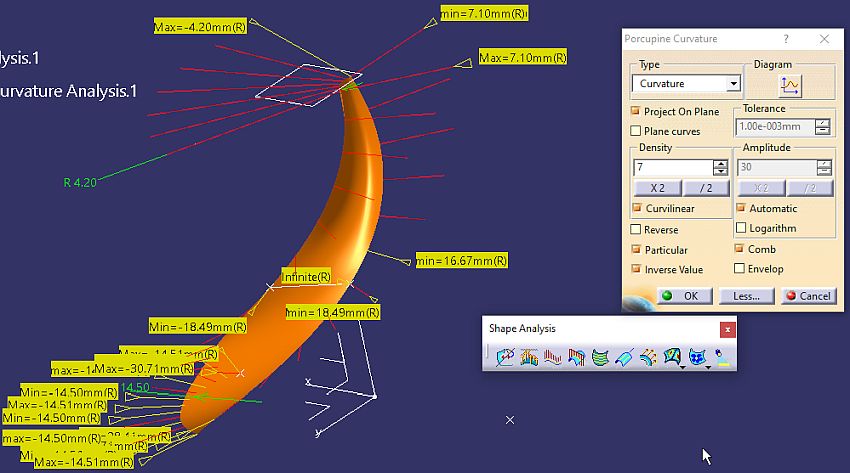

Este sería el Análisis de Curvatura:
