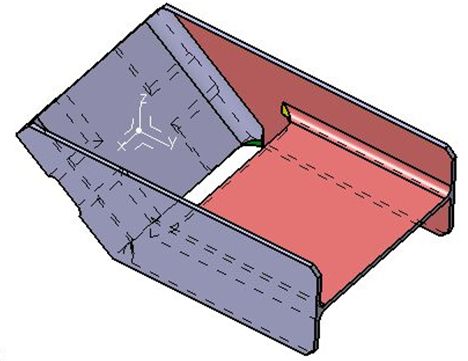

 El objetivo de este ejercicio es diseñar un Herraje ajustando los Bodies con los Pad, con la operación "Remove" a los distintos pasos de mecanizados. Debemos seguir el "procedimiento normalizado para piezas mecanizadas".
Los pasos a dar son:

• Creamos un Part, lo identificamos como el encabezado y desde el Workbench Part Design:


•    Creamos dos parámetros de Dia_Fresa= 16mm y R_Fondo= 4mm.

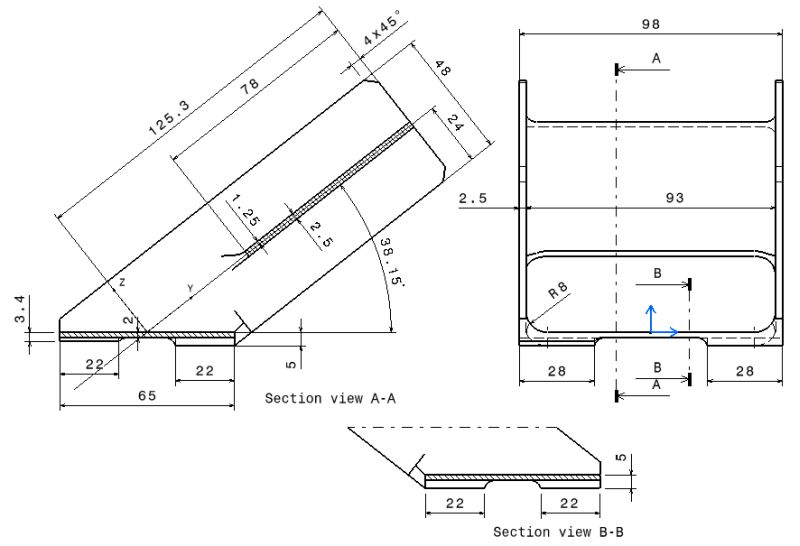

•    Creamos un Body.Envolvente y en él creamos un Pad teniendo en cuenta que la dirección de fibra vaya en el eje X. Nos apoyamos en un plano que defina el ángulo de 38.15°, con el perfil lateral que define mejor la pieza, para hacer una referencia al acotado con él. Este plano nos servirá para apoyarnos al hacer el Sketch de la cruceta.


•   Unimos este Body al PartBody mediante una operación de Assemble.

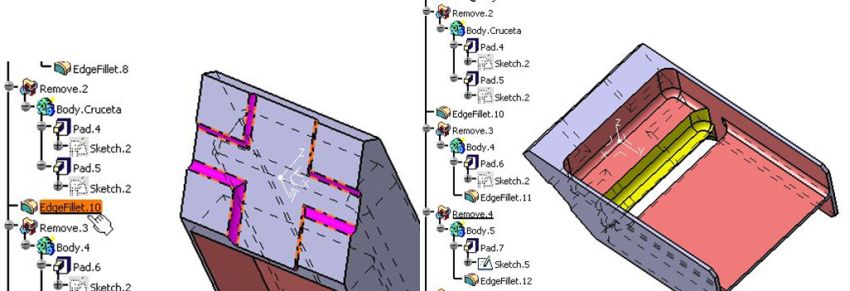

•   Creamos otro Body y los restamos al PartBody mediante un "Remove".


•   Dentro de este body vamos creando las cajas de desbaste necesarias y así sucesivamente.


Debemos asegurarnos que no nos quedan resaltes de mecanizados.
