 El objetivo de diseñar una hoja de una planta.

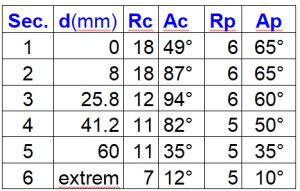

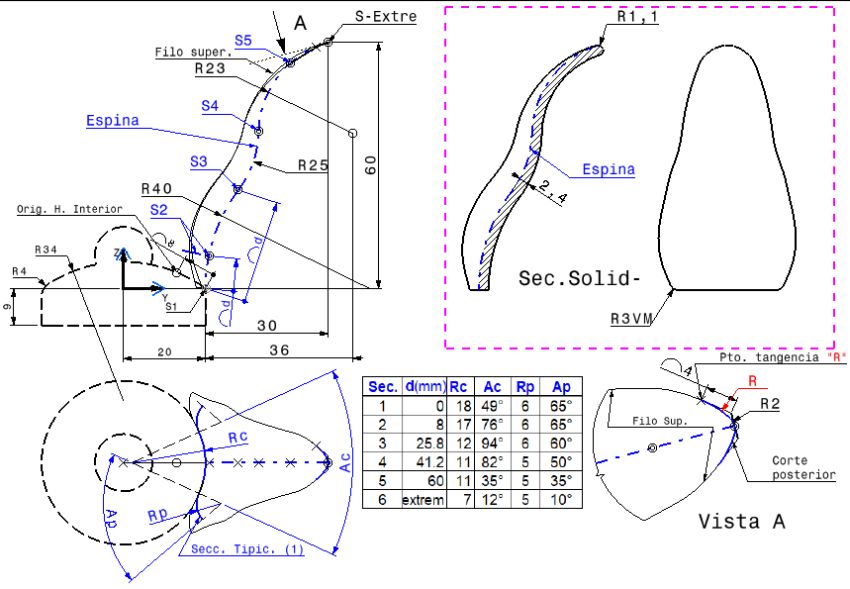

 Nos basaremos en una superficie de la que nos dan las cotas de 6 secciones y el perfil de la Espina. Las cotas "d" vienen medida sobre la Espina, desde el punto 1 (de coordenadas x=0; y=20; z=0) y las Secciones son normales a dicha Espina.

Está formado por 3 Body:

• El PartBody, que contiene sólo la zona central.


• El "Body.Hoja", que contiene la hoja exterior.


• Y el "Body.Hoj_Inter" que es copia del "Body.Hoja", pero escalado 0.65 y desplazado al punto a 8mm que está sobre el arco de radio 34mm (del cuerpo central).


• Después de copiar el "Body.Hoja", al "Body.Hoj_Inter" se le hace un giro de 45° y a ambos Body se le hace un Patter Circular.

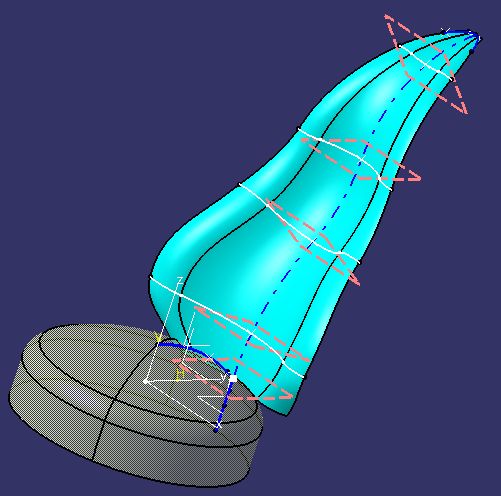

 En la parte izquierda, está sólo la vista de la Superficie de la Hoja inicial con referencia a la Superficie del Centro. Una vez definida la superficie, se corta esa punta s/imagen y, con ese corte, se hace sólido con un ThickSurface.
En el cuadrado de la parte derecha, vemos el sólido de la Hoja inicial con espesor y redondeo de aristas.

Tendremos que obtener esa superficie, superior de la "Hoja", con ayuda de la Espina y las 6 secciones.

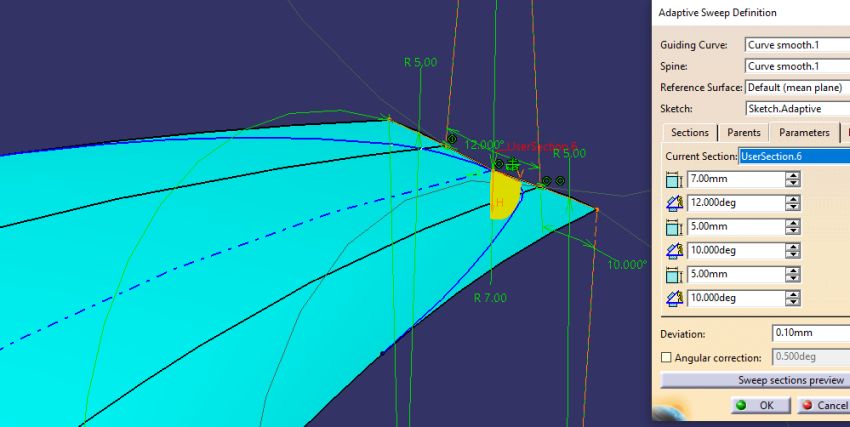

En la siguiente imagen, la última Sección:

Lleva un redondeo de la punta de 2mm con un radio, "tangente" al contorno, en el punto a 4mm del filo.
El sólido es una "Thick Surface" de 2.4mm hacia abajo.
En las 2 aristas inferiores, laterales, le hacemos un radio de 3mm.
Y le hacemos un redondeado, de los filos laterales, de 1.1mm, con propagación Mínima.
La hoja "interior" es igual a la inicial con:

• Escalado de 0.65, respecto del punto "Punto 1"


• Y una traslación al punto situado a 8mm.


• Un giro de 45° respecto al inicial.


Y a partir de esas operaciones, aplicamos un Patter Circular al Body.
Ver vídeo: Ejerc-160_Hoja_Planta.mp4
