Ejerc. 159: Probl_39-ShapeD-LineasPlanos
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº159
EJERCICIO Nº159 (ShapeD) |
Problema sobre Planos, Inters., Líneas |
Probl_39-ShapeD-LineasPlanos |

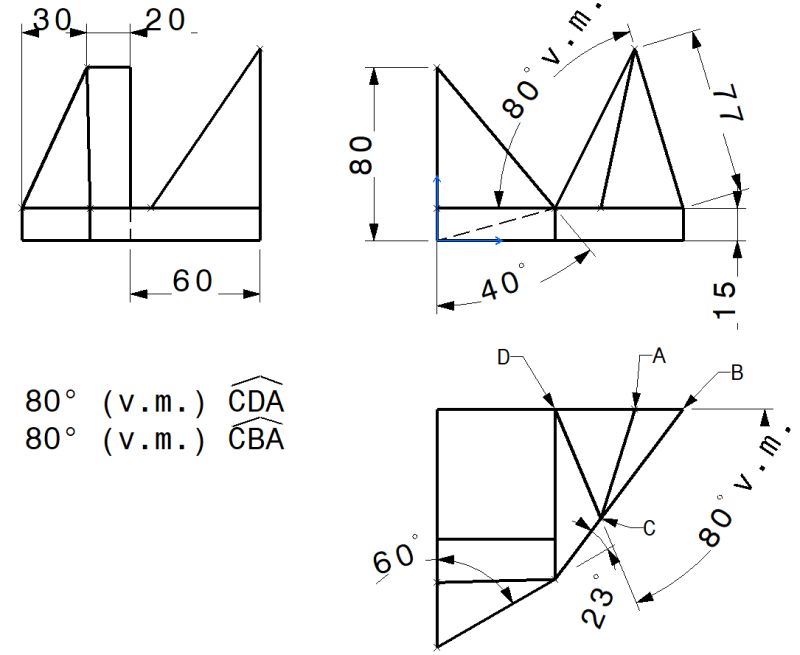

Se quiere obtener una pieza, diseñando solo sus aristas, mediante el uso de Puntos, planos, Intersección y líneas. Usar las menos Intersection posibles. Los ángulos entre las aristas CDA y CBA son de 80° medidos en verdadera magnitud (V.M.).
Sevilla a 15/05/2026
