Ejerc. 158: Probl_27-ShapeD-Boton Reostato - MuchoCATIA

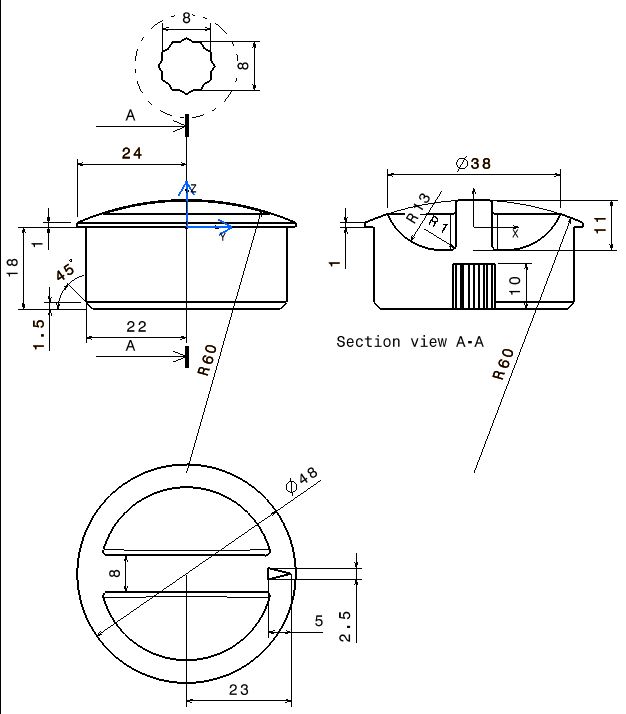

  Se quiere obtener, una sola superficie exterior de la pieza del dibujo, para lo cual se dibujaran los menos elementos posibles y se unirán posteriormente mediante las menores operaciones posibles.
El proceso debe ser, como siempre:

• Situar los ejes en las vistas, para una perfecta colocación.


• Crear los planos de referencias que necesitemos.


• Analizar cuales son los elementos de superficies espaciales (esfera, cilindros, conos, prismas, cilindros o cilindroides, etc.) que componen la figura e identificarlos en el plano.
