Ejerc. 156: Probl_45-ShapeD-Pentagono
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº156
EJERCICIO Nº156 (ShapeD) |
Conocim. Descriptiva: rectas del Plano |
Probl_45-ShapeD-Pentagono |

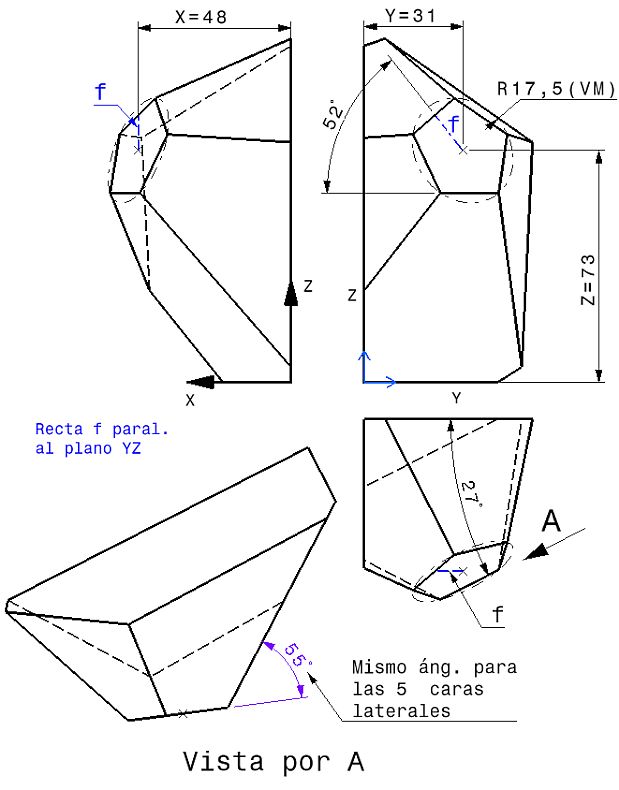

Se quiere obtener una pieza, diseñando solo sus aristas, mediante el uso de 1 Punto, Sketch, Líneas, Split, 6 Planos.. y algo mas. Usar Intersection (las menos posibles) para definir las líneas de las aristas de las caras laterales de la pieza.
La recta "f" es una recta "frontal de plano", es decir, paralela al plano YZ.
Todas las caras laterales forman el mismo ángulo (55°) respecto a la cara pentagonal.
Señoras y señores:
¡ Descriptiva. Rectas del Plano!
Sevilla a 10/04/2026
