Ejerc. 155: Ejer-PartD-30-SoporteAngular
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº155
EJERCICIO Nº155 (ShapeD) |
Ejercicio de interpretar vistas |
Ejer-PartD-30-SoporteAngular |
El objetivo de este ejercicio es crear una pieza sencilla sin necesidad de cortes ni de Pocket, solo con límite en planos. Sólo hay que crear un plano inclinado y Un solo Sketch.
Y, como es natural, los Pad’s necesarios (¿cinco?)
Juanri: ¿Y cómo sé que mi resultado es correcto?

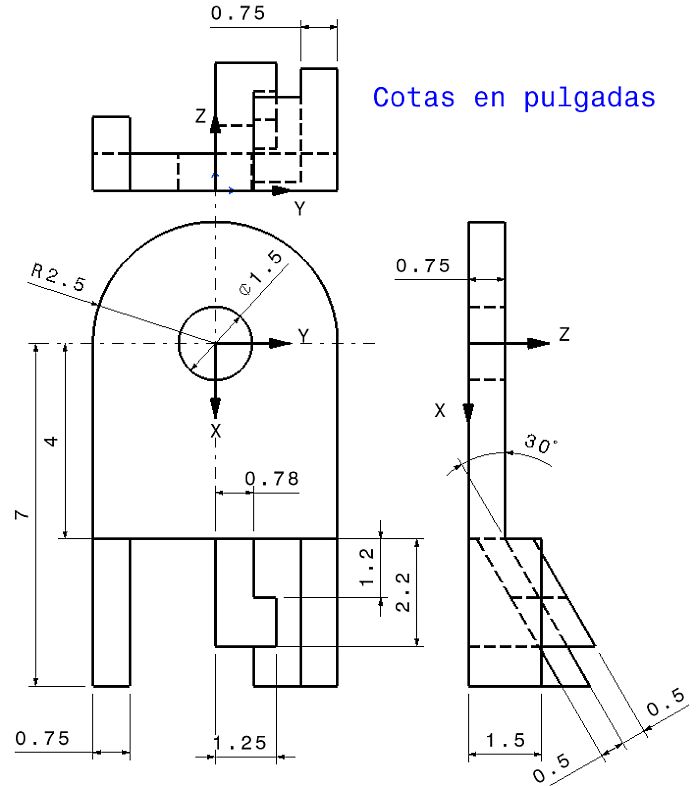

Pues muy fácil: Obtén, de tu sólido, el Drawing y compara resultados con este.
Sevilla a 10/04/2026
