Ejerc. 149: Probl_42-ShapeD-TresPlanos
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº150
EJERCICIO Nº150 (ShapeD) |
Problema sobre Planos, Lineas, Constraint e Interc. |
Probl_42-ShapeD-TresPlanos |

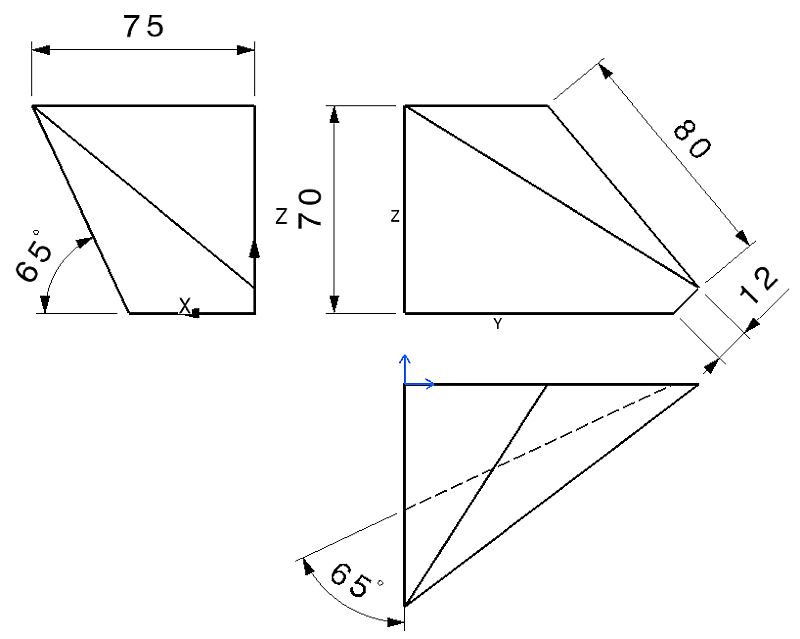

Se quiere obtener una pieza, diseñando solo sus aristas, mediante el uso de Líneas, Planos y constraints. Usar las mínimas Intersection posibles, ha ser posible, ninguna.
El proceso:
1.- Dibujamos el plano de altura a Z=70mm.
2.- Creamos una recta, dirección Z, desde el origen. Y otra recta, desde su extremo, en dirección X de longitud 75mm.
3.- Desde el extremo de la última, una recta, sobre el plano XZ, que forme 65 grados respecto a la recta anterior. Y que llegue al plano xy
Y hasta aqui... el resto, tú mismo/misma
