Ejerc. 147: Ejercicio Guiado_38-ShapeD-LineasAngulos - MuchoCATIA

Se quiere obtener una pieza, diseñando solo sus aristas, mediante el uso de Puntos (sólo dos), planos, Intersección y líneas. Usar las menos Intersection posibles.

Y este es el procedimiento:
  Vamos a empezar, como siempre, por dibujar lo que conocemos e identificamos fácilmente.

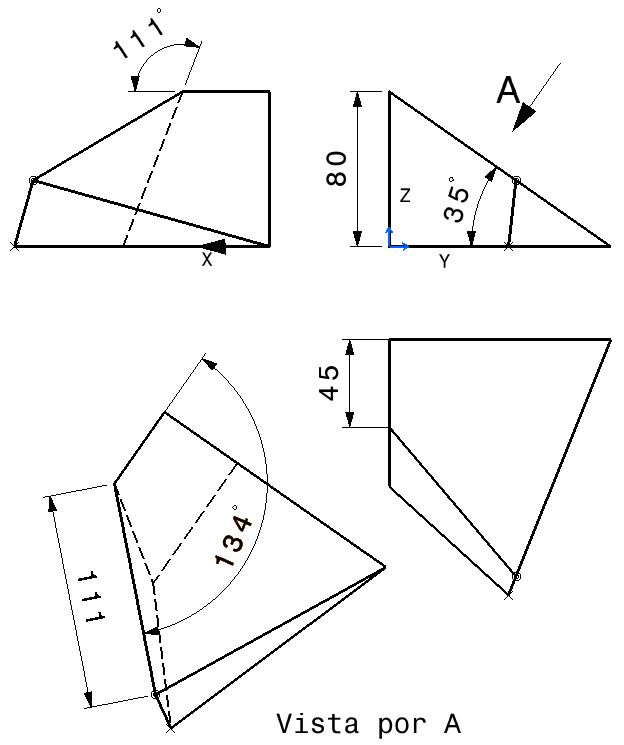

  Vemos claramente que la vista YZ, nos dice que hay una "cara" definida por un plano que forma 35° que corta, a dicho Plano, en una recta definida por el ángulo y la cota de 80mm.
1.- Dibujamos el Punto de coordenadas x= 0mm; y= 0mm; z=80mm.
2.- Dibujamos la recta de 35°, por "Angle/Normal to curve", sobre el plano YZ, por el punto anterior y el ángulo respecto al eje Y y que llegue al eje Y.
3.- Creamos el Plano que la contiene, normal al YZ.
4.- Dibujamos la recta horizontal, desde ese Punto, de longitud 45mm.

La "Vista por A" nos permite ver las verdaderas dimensiones de las rectas contenidas en ese Plano.
5.- Dibujamos la recta que forma 134° y de longitud 111mm.
6.- Cerramos el contorno de esa cara con una recta que une su extremo con el de la primera recta.
Veamos como tenemos, en este momento, una vista por Y:


7.- Dibujamos ahora la recta, desde el Punto, que forma 111° y que sabemos que está apoyada en el Plano XZ porque en el Alzado se ve confundida.

Si nos fijamos en la planta, vemos que los puntos R, T y S están en línea, lo  que implica que, las rectas que los unen, están en el mismo plano y que este plano es normal al plano de la Vista (el XY). Y también podemos apreciar que la cara que cierra contiene a dos rectas que YA hemos dibujado:
8.- Dibujamos el Plano Normal al XY
9.- Dibujamos el plano que contiene a las dos rectas.

Y ahora vamos a crear un punto que sea común a estos dos últimos planos y también al plano XY.
10.- Activamos la opción "Create Datum", damos al comando Point y hacemos clic en cualquier punto del plano xy.

11.-Y le ponemos Constraints de Coincidencia con los tres planos.

Y repetimos con los otros dos Plano.
Ya sólo queda dibujar rectas usando ese punto.
Si hacemos un Pad con las aristas inferiores y cortamos por un plano, obtendremos un sólido cuyo volumen es: 403.640,390mm3

 Si no queremos poner Constraint, existe la "opción clásica":
10-a.- Hacemos la intersección con el plano que hemos creado en el punto (paso 9), y el plano xy.
11-a.- Y obtenemos el Punto de intersección, del Plano del punto (paso 8), con la intersección obtenida. Esto es equivalente al Punto (paso 10) de tipo Datum obtenido.
      El resto igual

El Puerto de Santa María a 19/03/2026
