Ejerc. 144: Problema alámbrico
Está Vd en: Ejercicios>>Alámbricos
>>Ejercicio Nº144
EJERCICIO Nº144 (ShapeD) |
Problema Point, Line, Plane, Circle, Corner |
Problema_Alambrico-42-Redondeados |
Se trata de realizar una serie de Trazado de líneas y curvas, con ayuda de planos. Los elementos auxiliares, ponerlos en NoShow.
Lo importante es empezar por los datos que sabemos "cierto", sin aturrullarse.

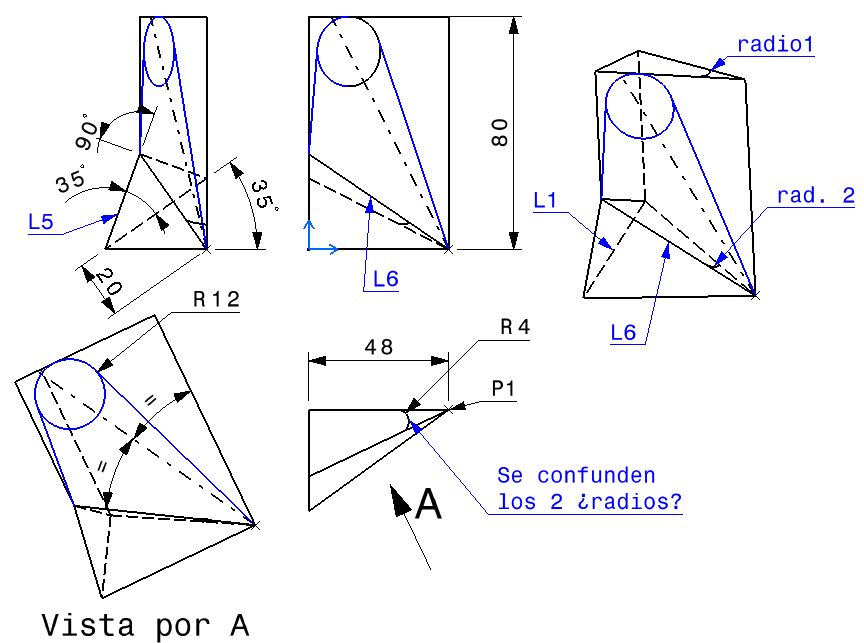

Y este es el Plano de la pieza
El Puerto de Santa María a 19/02/2026
