Se trata de crear, en contexto, un conjunto de piezas que definen una casita de madera.

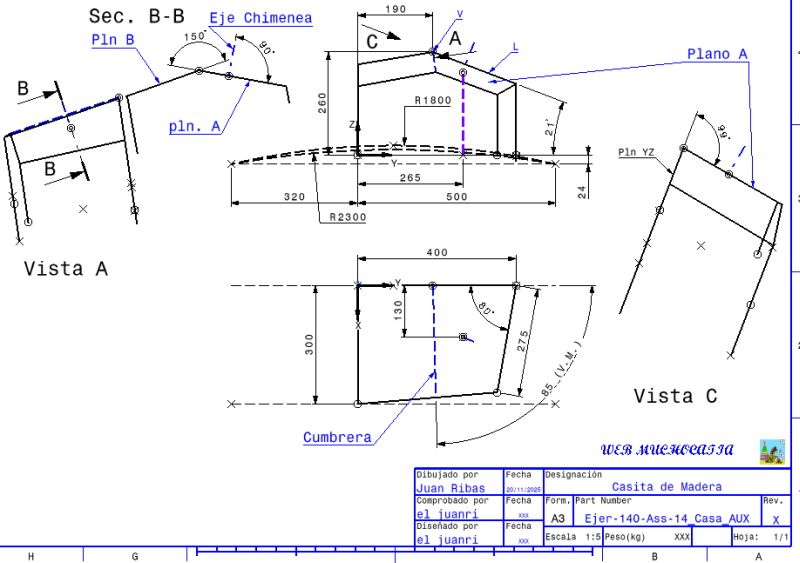

Damos los datos del Part de Referencia y daremos los planos de las piezas que la componen:
Datos:

• El "Plano A" está definido por el giro de 99deg (respecto al plano YZ), sobre la recta L, que parte del Punto V, de coordenadas x= 190mm; z= 260mm.


• La recta "Cumbrera", contenida en el "Plano A", está definida por que pasa por el punto V y forma con la recta "L" 85deg, medida en ese plano.


• El Plano B (del tejado) forma 150° con el Plano A, girando sobre la línea "Cumbrera".


• Los radios de 1800mm (en el plano a X=0mm) y 2300mm (en el plano a X=300mm) están definidos por la cota de 24mm y las de 320mm y 500mm. Definen la superficie del suelo, que después debemos dejar plana en alguna zona del Part correspondiente al "Suelo". Definen la superficie del suelo, que ponemos extrapolar en dirección X. Después debemos dejar plana en alguna zona del Part correspondiente al "Suelo".


• La recta normal al Plano A, la usaremos como eje de la chimenea. Tiene un punto, en el Plano A, que, proyectado sobre el plano XY es de 265mm por 130mm.


Proceso:

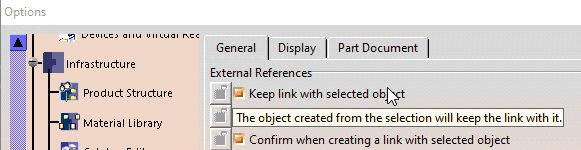

 Debemos tener las Options de forma que, al seleccionar una geometría de otro Part incluido en el Product, hagamos link a esa geometría dejando una copia dentro: "Keep link with selected object" y por si nos equivocamos: "Confirm when creating a link with selected object"

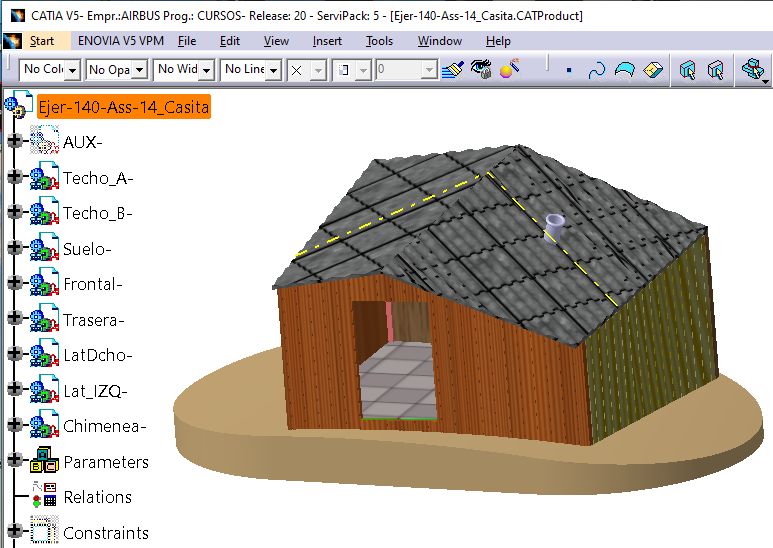

• Crear un Product e identificarlo como "Ejer-Ass-14-Casa".


• Estando activo el Product, entramos en el módulo "Knowledge Advisor" y creamos un Conjunto de parámetros y dentro, los parámetros que necesitemos, con objeto de poder modificar el conjunto fácilmente.


• Añadirle un CATPart, e identificarlo como "Ejer-140-Ass-14_Casa_AUX"


• En ese Part, creamos los parámetros que necesitemos, con objeto de poder modificar el conjunto fácilmente. Le pondremos una Constraint de tipo "Fix component".

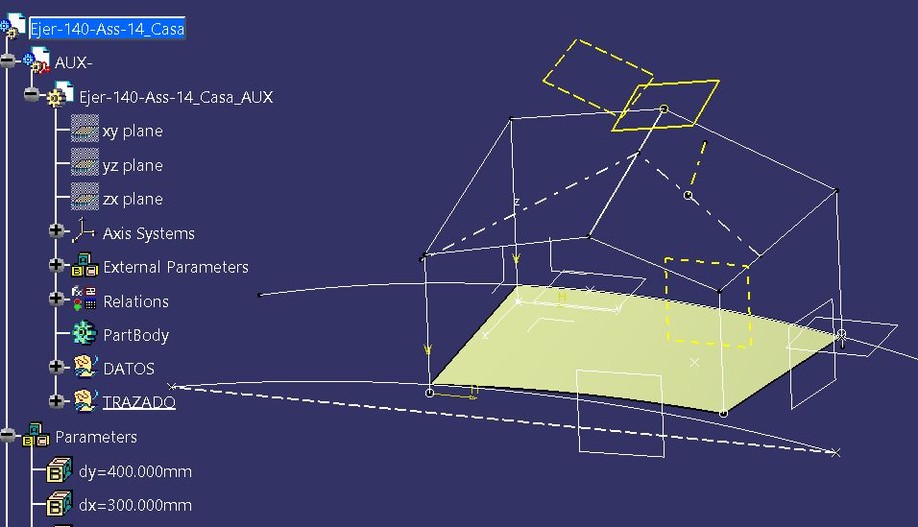

Y en ese Part, dibujamos todas las rectas, puntos y planos que aparecen en el dibujo anterior, a los que harán link el resto de las piezas.

• Los techos son de espesor inicial de 5mm y las paredes de 8mm.


• La parte baja de las paredes son rectas y se apoyan en un plano situado en el punto mas bajo de la superficie del terreno, contenida en la casa.


• El eje de la Chimenea viene definido por un punto situado en el plano A, cuya proyección en dirección Z, sobre el plano XY son las cotas de x = 130mm; y= 265mm, y su dirección es perpendicular al plano A.


• La Chimenea es un tubo de radio exterior de 9mm, de espesor 1.5mm y termina en un círculo tangente de radio 2mm a una altura de 25mm.


Techo Derecho (Plano A) y Techo Izquierdo (Plano B)
Tiene los cuatro lados definidos en el Auxiliar. Por la parte delantera de la casa se alarga, con el parámetro "vuelo" = 15mm.

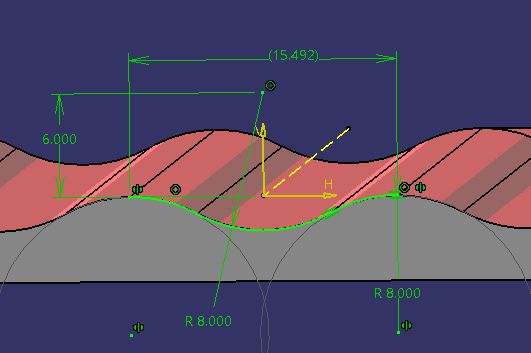

• Espesor de 5mm y su parte superior con una ondulación, siguiendo la Línea de Máxima Pendiente del Plano A según el siguiente esquema:

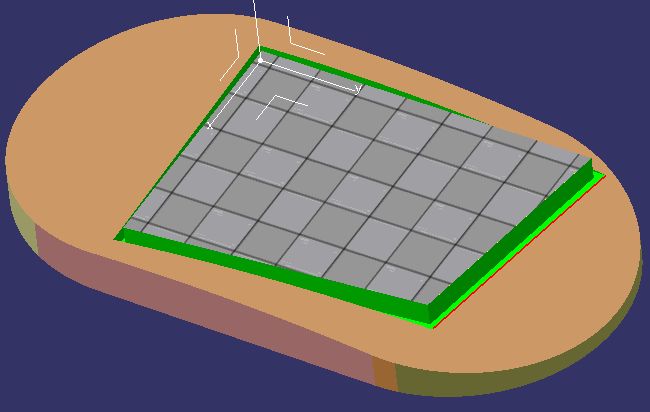

Suelo:

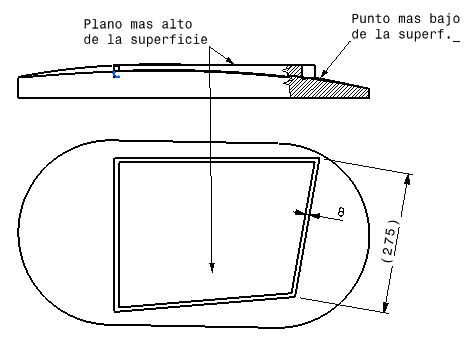

•  Localizamos, en el trozo de superficie que cae dentro de la casa, el punto mas alto y el mas bajo. Colocamos sendos planos por esos puntos.


• Hacemos ranuras de 8mm hasta el plano mas bajo.


• Y a la parte central le "aumentamos" hasta llegar al plano más alto.


• La puerta quedará a ras con ese plano del suelo.

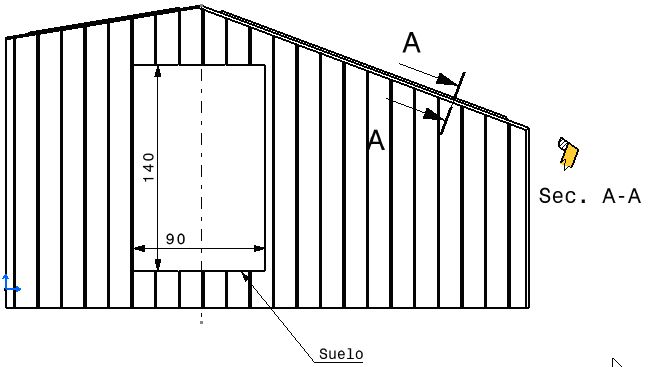

Frontal.
Como ejemplo de las paredes: Lleva ranuras de 1mm de ancho por 0.6mm de profundidad, en un "Rectangular Pattern" de 16mm de distancia.
