Bote de colonia
Está Vd en: Ejercicios>>Alámbricos
>> Diseñar un bote de colonia.
| Diseño alámbrico | Probl_70-ShapeD-Colonia |

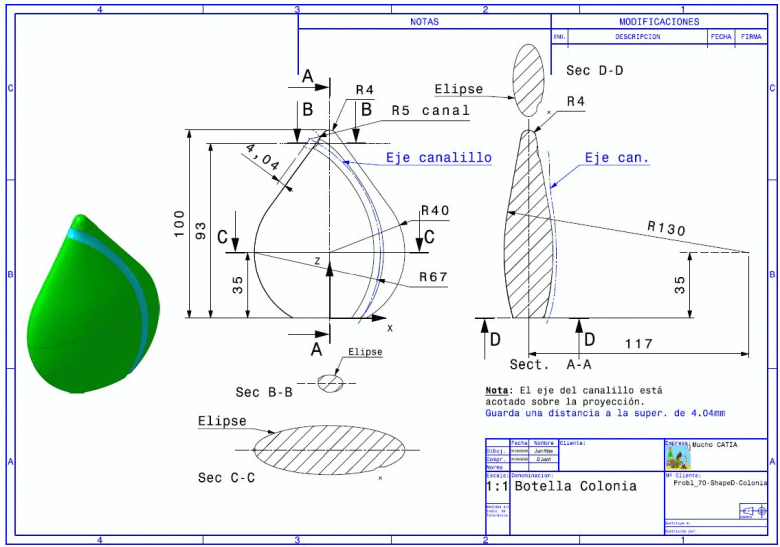

Se definen los contornos en los planos XZ y en YZ, y apoyándonos en esos perfiles, hacemos UN Sketch, donde creamos una semi Elipse, totalmente definida por las intersecciones de esas curvas con el plano del Sketch, mas un ángulo que define la dirección del Eje mayor de la Elipse (fundamental)
Ver vídeo: Probl_70-ShapeD-Colonia.mp4
En El Puerto de Santa María a 02/06/2025
 |
