Ejerc. 137: Probl_PartD-11-Terminal Mando
Está Vd en: Ejercicios>>Solidos
>>Ejercicio Nº137
EJERCICIO Nº137 (PartD) |
Pieza mecanizada. Terminal de un mando |
Probl_PartD-11-Terminal Mando |
Vamos a seguir el Procedimiento de Diseño que parte de Modelos de Inicio, con sus Propiedades y Materiales.
Material de partida:
Acero: F-3504-F
Diámetro de partida: 90mm
Exceso para mecanizar: 5mm

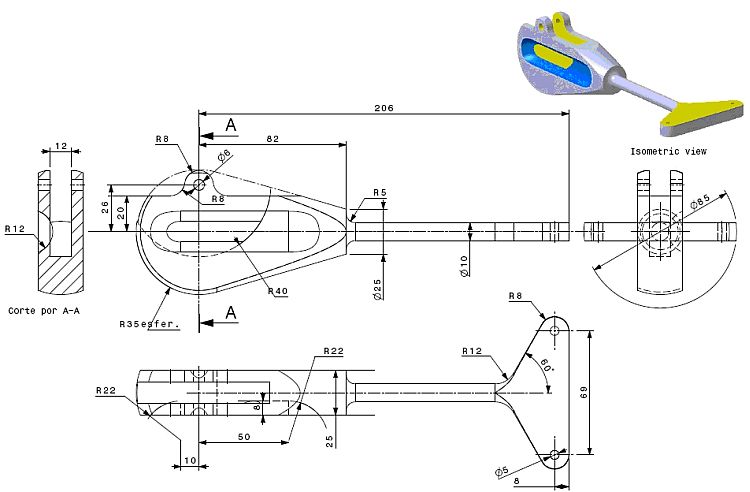

Se trata de dibujar, usando el procedimiento de piezas mecanizadas, la pieza que se dibuja a continuación, teniendo en cuenta que las líneas de proyecto (Raya y dos puntos) indica la configuración inicial de la misma.
Por lo tanto:
Vamos a suponer que tenemos un "material de partida", en este caso un cilindro.
Y ese "material de partida" le han modificado mediante un mecanizado en un torno.
Y ahora nosotros, vamos a volverlo a modificar, añadiendo un "mecanizado en una fresadora de Control Numérico".
Ver Video: Ejerc-137-Terminal_Mando.mp4
Existe otro vídeo: Ejerc-11-HalfSupport.mp4
