Está Vd en: Ejercicios>>Alámbricos>> Diseñar un pebetero para aromatizar un jardín.



Diseño alámbrico

Probl_121-ShapeD-Pebetero



  El objetivo de este ejercicio es manejar la visión espacial

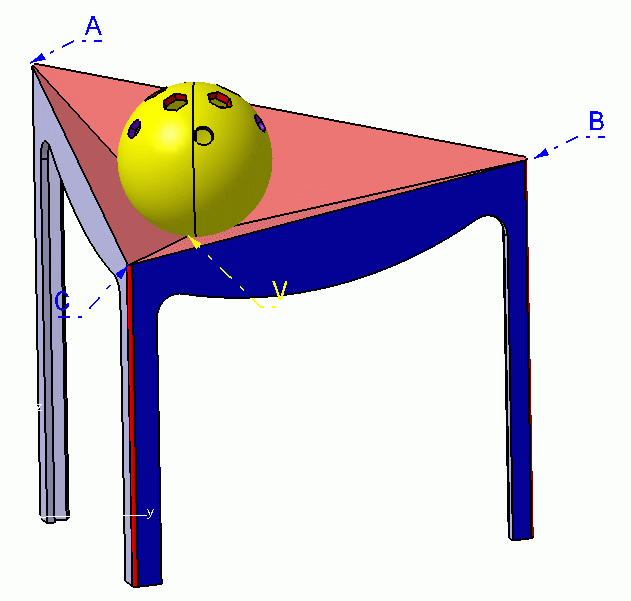

Queremos hacer un pebetero del cual sabemos las coordenadas de sus tres puntos superiores:



*	Pt_A: x= 0; y= 0; z=120
*	Pt_B: x= 32; y= 130; z=100
*	Pt_C: x= 86; y= 26; z= 85



Sabemos las longitudes de algunas rectas



*	Recta AV = 73mm
*	Recta BV = 92mm
*	Recta CV = 40mm

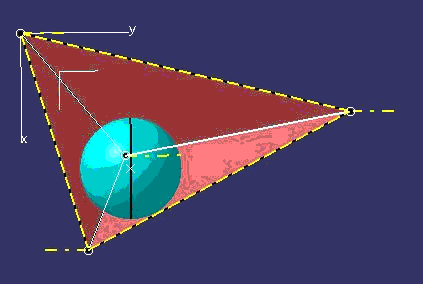

  o La esfera es tangente a las tres caras triangulares y tiene un radio de 20mm

  o A las placas le he puesto un espesor de 2mm, y las patas un ancho de 8mm y un radio de 120mm.



 El resto del diseño te lo dejo a tu gusto, excepto que:

  o Visto por la cara XY, tiene que ser triangular, con esquinas redondeadas

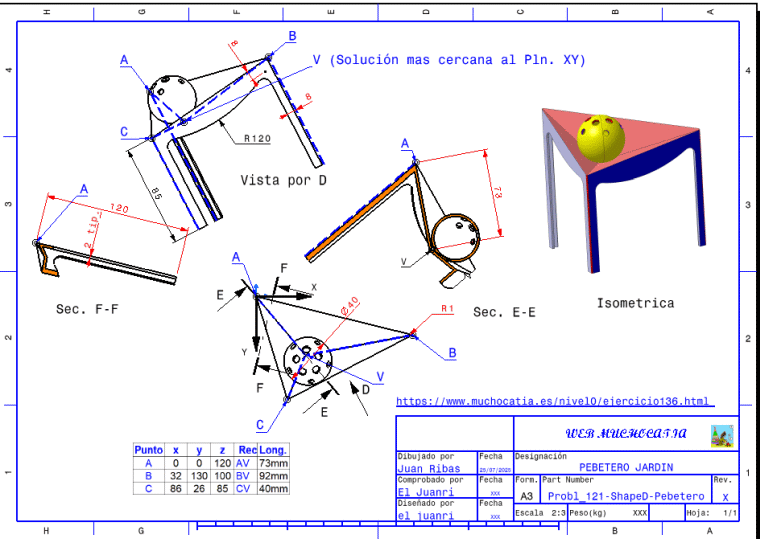

  Plano:



Ver vídeo: Ejerc-136_ShapeD-Pebetero.mp4
