Placa con Angulo
Está Vd en: Ejercicios>>Alámbricos
>> Diseñar un placa orientada. Angulos y longitudes.
| Diseño alámbrico | Ejerc_ShapeD-120-Placa Orientada |

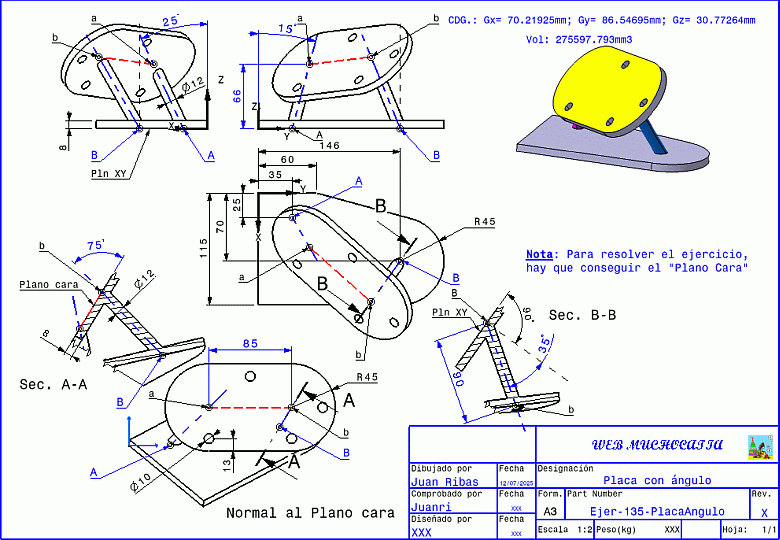

| • | Tenemos una placa apoyada en el plano XY y otra en un plano (“Plano Cara”), que está definido por una serie de cotas ( ángulos en proyección, ángulos en verdadera magnitud y longitudes). Y están unidas por dos cilindros, cuyos ejes (A-a) y (B-b) van del plano XY al “Plano Cara”. |
Ver vídeo: Ejer-PartD-135-PlacasOrientadas.mp4
En El Puerto de Santa María a 05/08/2025
 |
