Cono revolución dirctriz elíptica

Está Vd en: Ejercicios>>Alámbricosalambrico>> Diseñar Cono de revolución, base eliptica.

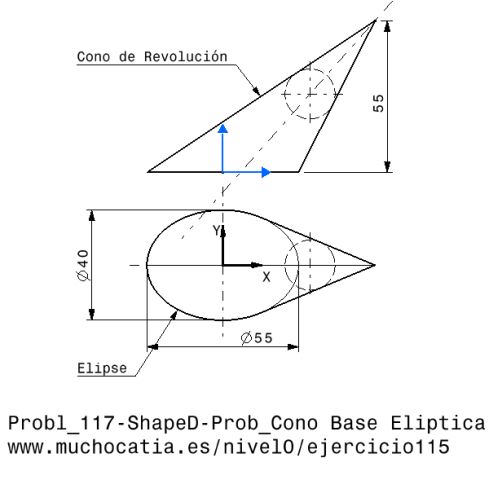

Problema: Cono de revol., directriz elíptica  Probl_117-ShapeD-Prob_Cono Base Eliptica



  De este problema sabemos que es un cono de revolución (por lo tanto cumple las dos condiciones de “desarrollable”), y su curva directriz es una elipse de 55mm de diámetro mayor y 40mm de diámetro menor.

  La altura de su vértice, medido perpendicular al plano XY, es de 55mm. La elipse se encuentra en el plano XY y su centro en el origen del Part.

  Dibujar el cono y hacer su desarrollo.



Cono



P. D.: No falta ninguna cota. Sólo conocimientos de Descriptiva. La pequeña esfera dibujada, es sólo para dejar claro que es de revolución.

Ver vídeo: CATIA V5_Descriptiva_ConoDircElipse





Envíen sus respuestas a juanri@muchocatia.es y le responderé.

En Sevilla a 12/01/2023
