Tubo corrugado

Está Vd en: Ejercicios>>Alámbricosalambrico>>Otrosotros>> Leyes



Sweep, Project, Joint, Smooth, Fog  Ejerc_Alambrico-58-Tubo_Corrugado

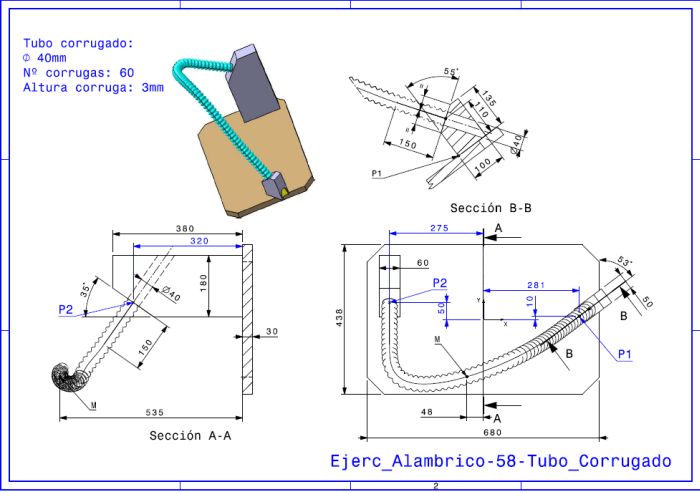

  El objetivo de este ejercicio es diseñar un tubo corrugado que une dos taladros de diámetro 20 situados en piezas distintas. Parte del diseño es para dibujar directamente y otra parte es “Ingeniería Inversa” (te doy el resultado y tienes que llegar al dato). Esta son las condiciones:

•   Hay 150mm desde la entrada al taladro que deben ser perpendiculares a la cara de asiento del taladro.
La curva central del tubo, proyectada sobre la placa (en un Sketch), (Ingeniería Inversa) debe ser una cónica suave tangente en las zonas rectas de 150mm.
El punto M y la forma proyectada sobre la placa, define la curva por el cual pasará dicho tubo.



 Recordar Sugerencia:

  Crearemos los parámetros:

  ►  Radio_medio (Length) = 20mm
  ► Alto_onda (Length) = 3mm
  ► Num_Corrugas (Real) = 60



  Al crea la Fog, se crea un parámetro (FormalLength.1) y necesitaremos, en ese cuadro, crear otro parámetro de ángulo.



Envíen sus respuestas a juanri@muchocatia.es y le responderé.
En Sevilla a 20/12/2022
