Triángulo en vidriera
Está Vd en: Ejercicios>>Alámbricos
>>Otros
>> Cálculo trigonométrico / Sketch.
| Problema Triángulo | Ejer-KBE-17-Vidriera |

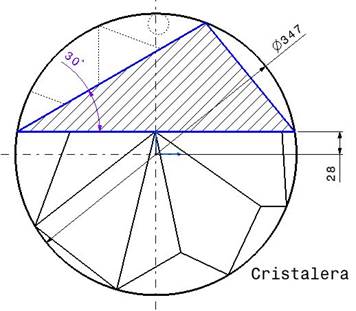

Me han dado un trabajo de una vidriera y necesito encajar un trozo de cristal.
Yo conozco el diámetro que tiene la vidriera y la posición de la línea inferior, a los que me tengo que adaptar.
La parte superior, a la izquierda y derecha de mi triángulo, no está cortada y podría cambiar, pero me gustaría ponerle, a la izquierda, 30°. No sé si será posible.
¿Me podrías ayudar, dándome las medidas de los lados que me faltan? No tengo goniómetro para medir ángulos.
Tengo puesto un vídeo en mi Canal YouTube al que deberías suscribirte. Ya estás tardando!
Agradecimiento a : José Ramón Cornejo
Sevilla a 18/08/2022
Envíen sus respuestas a juanri@muchocatia.es y le responderé.
 |
