El objetivo de este ejercicio es crear un Gancho, prestando especial atención a las superficies, para que sean lo mas suaves posible.
  Se ha creado un parámetro "d", de tipo Longitud Múltiple valor, (16mm; 20mm y 25mm) el cual manda al resto de los parámetros. El parámetro "dR", controla el diámetro de la zona roscada

 El Corte A-A se ha posicionado coincidiendo sus extremos con las tangentes de las curvas exterior e interior, que deben servir de Guías, para evitar "facetas muy pequeñas".

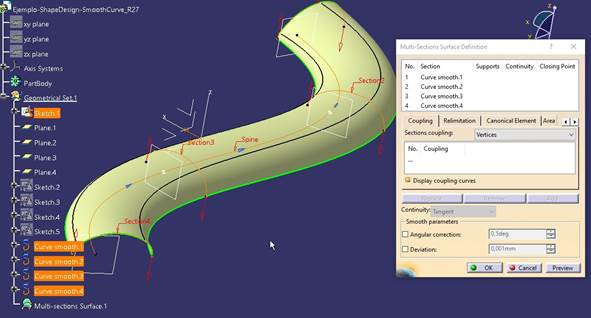

 Se puede obtener toda la superficie principal, mediante un "Multi-section Surface", usando las curvas y las guías con "Curve Smooth".
 Es aconsejable dibujar sólo una mitad y obtener la simétrica y unirla mediante un Join, comprobando tangencia.
TODAS las indicadas como "Secciones", son para definir la superficie, No para "comprobar resultado", luego hay que dibujarlas para obligar a que la superficie pase por ellas.

1.- Un poco de Teoría sobre el comando "Curve Smooth" y su resultado.

Ver vídeo: CATIA V5-MultiSecion Surface.mp4

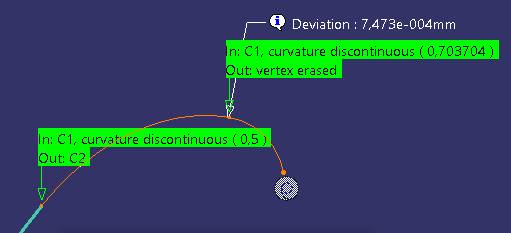

 Cuando seleccionamos una curva, que esté compuesta de varios "arcos", cada arco termina en un "vertex" (elemento Topológico) y ese es el punto de encuentro de dos puntos (uno de cada arco) que puede tener, según indican los textos que aparecen:

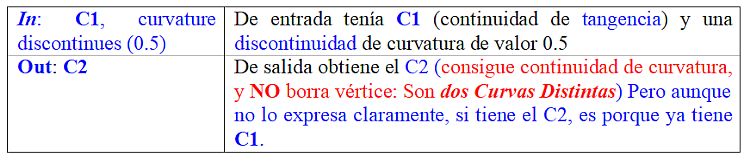

In: Valores de Inputs.

• C0 => Continuidad de punto; C1=> Continuidad de tangencia; C2=> Continuidad de curvatura.


• Y el panel nos mostrará los "umbrales" (en ingles: threshold), tanto en Tangencia, en Curvatura o en "desviación" (continuidad en puntos)


  Out: Resultado obtenido, con esas opciones.
Debemos recordar que, para conseguir continuidad, de tipo Tangencia (C1) es obligado tener antes continuidad de tipo Punto (C0). Y para tener continuidad de tipo Curvatura (C2), es obligado tener el de Tangencia (C1) y, por consiguiente, el C0.
 Nosotros deberemos activar la opción "Continuity: => Curvature". Si esa curva estaba apoyada en una superficie, debemos seleccionarla en el campo "Support surface".
 Y también debemos activar la opción "Topology simplification" si queremos (que en este caso SI queremos) que nos elimine esos "vertex".
Juanri: ¿Podemos no querer quitar los vértices?
 Pues mira, Sergio (si es que te llamas Sergio, claro): Sería el caso en que tenemos varias curvas, que definen una superficie y todas las curvas están formadas por tres arcos.
 Si dejamos los vértices, CATIA V5 intentará unir "arco con arco" (primero de una curva, con primero de la segunda, etc.), con lo cual "controlamos" la creación de facetas.

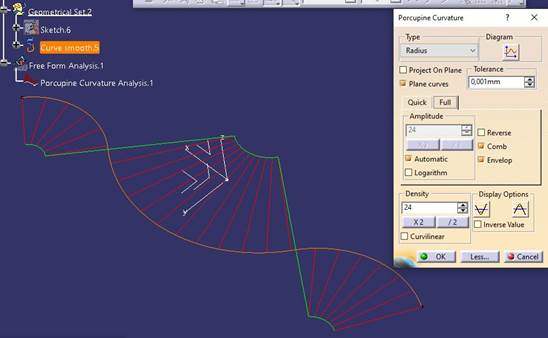

2.- Control de Tangencia, pero discontinuidad de curvatura.
Por ejemplo, este caso:

O este otro, donde queremos controlar el radio:

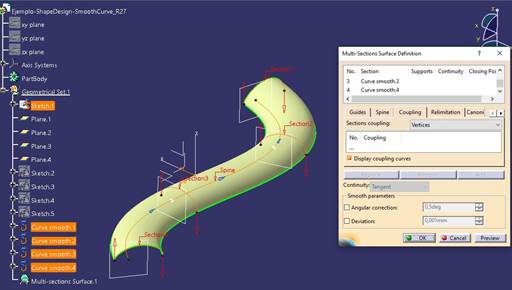

 Claro que después, en el comando "Multi-Sections Surface" debemos activar la opción: "Sections Coupling: = Vertices" en vez de la que trae por defecto de "Ratio" (proporcional a la longitud de cada sección).
  Lo que No puede hacer el Smoothing, es cuando tengo que un arco lleva curvatura en un sentido y el contiguo lo lleva en el otro sentido, querer quitar ese "cambio".

 En puntos cercanos al vértice, la ecuación se cambia ¡Cuidado! Si eran arcos de circunferencias, ya no lo son.

Si eliminamos los puntos, tendremos esto:

 Y ya no sabemos cual punto ha unido con cual otro de la siguiente curva. Puede interesarnos o puede que no.

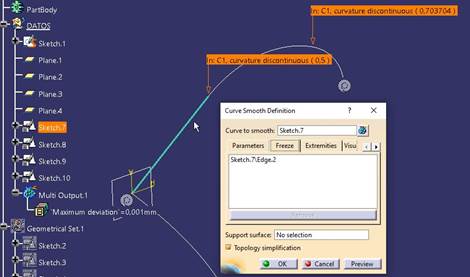

 También se nos puede dar el caso que queramos dejar una parte de la curva fija, como en este ejemplo que queremos que la "recta" NO se desvirtué y siga siendo una "recta". Para eso, en la pestaña "Freeze" (congelar), seleccionaremos el tramo de la curva que queremos que CATIA no la modifique.

Y nos dice, en el punto de la recta tangente a la siguiente curva:

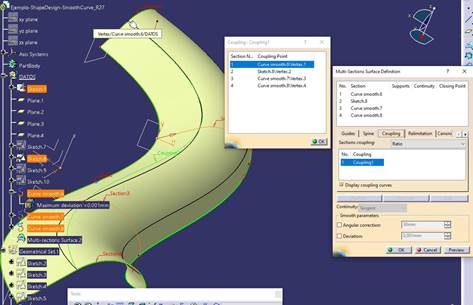

Claro, ahora en la superficie, elegiré decirle a CATIA, cuales son "mis parejas de baile" (Coupling) seleccionando, uno tras otro los "vértices" finales de esa "zona recta" que deseo mantener.

Sevilla a 21/03/2026

Y así empezaría el desarrollo:
1.- Creamos los parámetros e inicialmente, damos de valor d=20mm.
Los parámetros de longitud "A" (alto de Espiga, valor inicial 38mm) y "dR" (Diámetro de Rosca, valor inicial 18mm) deben definirse de tipo "Constant", para que el "usuario" no las modifique. De ello se "encargará una "Reaction", (cuando cambia el parámetro "d") que haremos.

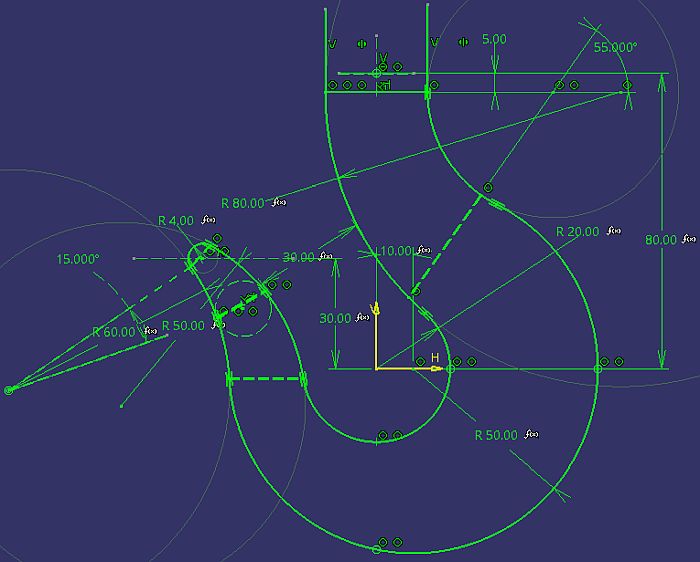

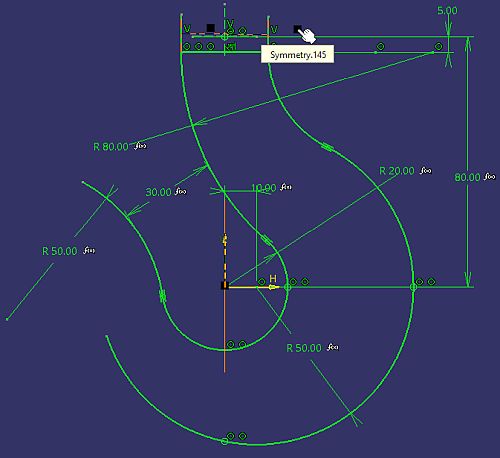

2.- Dibujamos el Sketch.Perfil, con sus cotas.

• Radio en el origen, valor= "d"


• Punto para centro de Radio 50, de valor = "d/2"


• Radio 50 de valor= d * 2.5


• Una recta horizontal a 80mm de valor: d * 4 y otra a 5mm por debajo, que externalizamos, y que será el centro de los dos siguientes radios.


• Radio de 80mm de valor: d * 4, tangente al radio interior de 20.


• Hacemos dos rectas verticales, del cuello, que definirán un cilindro. La izquierda, tangente al radio. La derecha,"simétrica respecto al eje del Part".


• Y ahora dibujamos un radio, tangente al interior central con una cota de 50mm, valor: d * 2.5.


• Y a ese radio lo condicionamos con una cota entre los dos radios de 30mm, valor: d * 1.5.


• Trazamos una recta, de construcción, horizontal a 30mm, valor, d * 1.5. Esa recta es el centro del radio de la esfera de la punta de radios 4mm, valor: d * 0.2.


• Cerramos el contorno con un radio tangente a ambos de radio 60mm, valor: d * 3. El centro de ese radio, lo externalizamos.


 Definimos una recta, desde el centro externalizado al punto de tangencia del radio de la esfera y respecto a ella, obtenemos una recta que forma 15° y que llegue al círculo de 60mm. Y obtenemos el Punto de intersección entre ambos.
 Dibujamos una circunferencia, que pase por ese punto y sea tangente a la exterior.

• Dibujamos una recta entre los dos puntos de tangencia, obtenemos el punto Medio y externalizamos la recta y el punto medio. Esto será la definición de una sección Circular.


Definimos y externalizamos las otras secciones:

• A-A (entre puntos de tangencia)


• Una recta, entre el centro de tangencia del radio tangente al cuello, por dentro, y que forma 55° con la horizontal.


Salimos del Sketch. Y creamos las Secciones.
El resto... otro día
Pero puedes ve el Vídeo completo: Ejer-109-Gancho-MuchoCATIA.mp4
