Ejercicio 103- Linea Normal a una Curva 3D

Está Vd en: Ejercicios>> Alámbricosalambrico>> Curva paralela a una Curva 3D.



La curva 3D no está apoyada en una superficie.

UDF Puntos normal distancias. Probl_109-ShapeD-Curva3D_paralela



   Nos dan 5 puntos, cuyas coordenadas son:
P1= x 15, y 10, z 0
P2 = x 57, y 51, z 37
P3 = x 45, y 68, z 85
P4 = x 38, y 61, z 200
P5 = x 6, y 128, z 196



  Y con esos puntos, en ese orden, creamos una Spline.

  Creamos un Parámetro de Longitud, de valor 25mm.

Hasta aquí los “DATOS”.

Ir arriba


  Nos piden que creemos una curva paralela a la Spline y, como es natural, de forma que una normal a la curva pase por las dos Splines, a la distancia de esos 25mm.

  A mí se me ha ocurrido crea una UDF que obtenga, a partir de un punto de cualquier curva, una Línea Normal a la curva de una longitud determinada.

  Y esa UDF, insertada en un Catálogo (los .catalog, existen.. ) aplicarla en, por ejemplo, 20 puntos distribuidos uniformemente por la Spline.

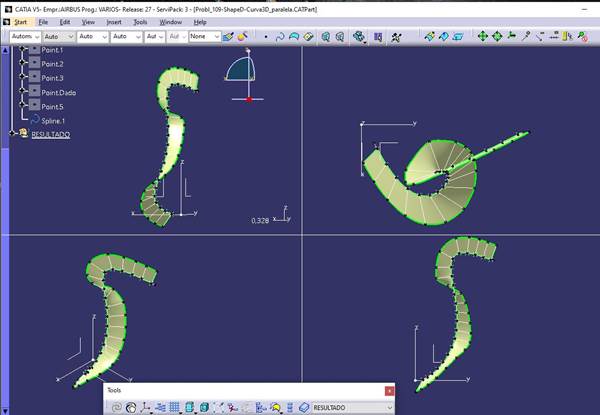

  En el dibujo siguiente, una superficie pasando por los extremos de las líneas Normales a la curva.



img: Plano









Participa y envíame tu solución.



Ir arriba

Dado, por El Juanri, en Sevilla a 12/10/2020
