1.- Uso de Catálogos en CATIA V5. ¿Grandes Ventajas?



  Una de las grandes ventajas que tiene cualquier Sistema de Diseño por Ordenador (C.A.D.) (Autocad, Autodesk, CATIA V4, CATIA V5, etc.), es que tienen catálogos: de “bloques”, de piezas, de conjuntos, de Procesos (mecanizado), etc.

¿Grandes ventajas? Bueno… posibilidades. Existir, existen. Otra cosa es que se utilicen.





  Una de las condiciones, para poder utilizar los catálogos, es que estén localizados y todos los usuarios, de cualquier “site” (empresa, instalación etc.) tengan acceso al mismo fichero.

   Un ejemplo claro son los catalog’s de Materiales, que se encuentran en la carpeta:





..\win_b64\startup\materials



 “Pero Juanri: Yo no tengo, en mi empresa, la misma ubicación de los ficheros originales de CATIA. No tengo "E:\Progr64\DS". Luego eso no es cierto”.



 Bueno, la misma ubicación, exacta NO. Pero SI el mismo valor de variable. Me explico:

►	CATIA V4 y CATIA V5, que está pensado para que se trabaje con DLNames.
►	Una DLName, se puede equiparar con una “variable”, por ejemplo, en Windows 10:
	►	“Escritorio” = "C:\Users\Juanri\Desktop"
	►	“Documentos”= "C:\Users\Juanri\Documents"







  Le llamamos “variables” porque en cada ordenador/usuario, cambia de sitio: En estos casos: “C:\Users\Nombre_Usuario_que_hace_login\Desktop”.

  Y nadie se rasga las vestiduras por usar “DLNames” (accesos rápidos, mediante un Nombre de Variable).

  A mí me hizo gracia cuando M., una persona que impartía un curso sobre  un soft de Verificación de Control Numérico, me dijo una vez:

“Que las DLNames es algo “muy antiguo”, ligado al CATIA V4, por lo que no hay que utilizarlas”.

   Yo le contesté: “Más antiguos son los Planos (René Descartes 1596-1650) y no por ello dejan de utilizarse”.

  Lo más gracioso fue que, al día siguiente, comentó que “ese soft, tenia unos accesos a ciertas carpetas “favoritas”. Y ahí lo esperaba yo (donde cae el burro, se le dan los palos):
>> “Pero M: ¿Favoritas no es igual a DLNames? Sin respuesta…



Pues en CATIA V5, las variables se “declaran” en el fichero de Environment.



2.- Uso de Variables de CATIA V5.



  Esas “palabras”, seguidas de un signo igual y un Path, se llaman variables.

  La mayoría de esas variables, corresponden con dónde está instalada esa Release de CATIA en nuestro ordenador, como podemos ver en mi programa “Leer Environment”:



►	CATInstallPath => Donde está instalado CATIA.
►	CATDefaultCollectionStandard => Donde están los Estándares de Dibujo, por defecto de CATIA (ISO, ASME, ANSI, etc.)
►	CATStartupPath => Debajo de esta carpeta se encuentran subdirectorios como :
►	“Manufacturing”  => Con cosas de C. Numérico: PPtables, Herramientas, etc.
►	“materials” => Los materiales.
►	“HumanCatalogs” => Catálogos de maniquies.



  Pero nosotros podemos acceder a ese fichero y añadir otras “Variables”, siguiendo las mismas reglas.

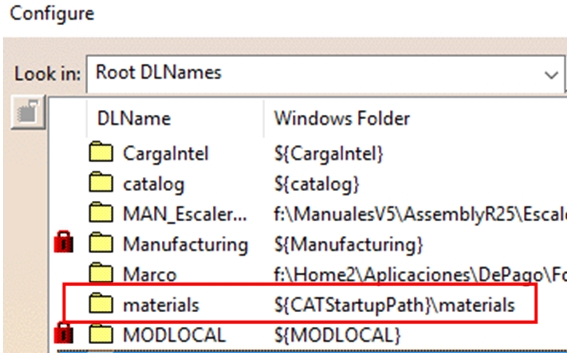

  Y después acceder a ellas para usarlas como “DLName”. Por ejemplo. Si queremos acceder al catálogo de materiales, podemos hacerlo indicando:

  El signo dólar “$”, seguido de un Inicio de llave “{“ y el nombre de la variables (mayúsculas y minúsculas), terminando con cierre de llave “}”. En este caso:
${CATStartupPath}\materials    Dado que es la subcarpeta contenida en startup.



3.- ¿Se usan Catálogos en las empresas?

  Uhmmm. Yo sólo he visto usar el catálogo de Materiales (eso por “narices”) y las de tornillería, casquillos, etc. (normales). Y estas últimas, apuntando:

►	Dentro de una misma Gran empresa, a una carpeta (Folder), declarada como una “unidad de Windows” (J:\\servidor\recurso_compartido), obligando a que todos los usuarios accedan a esa carpeta, del servidor, con la misma Letra.
►	Obligando a utilizar el “Search Order” de marras.



  Claro que, por ejemplo, las normales de Utillaje de “ncu_solidos_MDM”, contiene/contenía la friolera de 24648 CATPart. Por lo que cuando abres un catalogo, y busca en  TODAS las carpetas  UNA de las normales, tiene que buscar en carpetas con muuuuuchos ficheros. Vamos: ¡Una perdida de tiempo en CADA pieza, CADA VEZ, CADA Usuario!



¿Y los usuarios, de empresas subcontratistas, de esos catálogos? Porque ellos NO tienen acceso a ”\\servidor\recurso_compartido”.

    Pues en ese caso, todos los Conjuntos que contenga normales, apuntan a ficheros, con el mismo nombre, y distinta ubicación. ¡PROBLEMA!



En Sevilla a 03/07/2019

  Tenemos estos vídeos, en mi Canal YouTube, relacionados con los DLNames:

	►  Porqué deberíamos usar, en CATIA V5, DLNames. Aplicaciones que nos ayudan	https://youtu.be/j7U3UvkS4N0
	► Esta es la forma Inteligente de cargar los ficheros adecuados sin posibilidad de error. NOSOTROS, inteligentemente , decidimos cuál es el fichero correcto y NO por "Orden de Lista".	https://youtu.be/U_69QOeUetQ
	► DLNames agrupados en árbol	https://youtu.be/z1tsxhJsTeY



En Sevilla a 22/01/2020
