¿Cuál es el tamaño máximo (y que sea visible en pantalla) que puede tener un CATPart en CATIA V5?



Índice

1.    Símbolo decimal. Model Size y “el Infinito en CATIA”.
1.1.    Design limits. Área de Trabajo.
2    Precisión en los cálculos.
2.1     Tolerancia en los Part
2.2      Tolerancia en los CGR’s. STL.



1.    Símbolo decimal. Model Size y “el Infinito en CATIA”.



  CATIA V5 emplea, como símbolo decimal, el que tenga la “Configuración Regional” del S. Operativo de nuestro ordenador. Eso implica que, tú y yo, podemos tener distintas configuraciones: Yo un punto y tú una coma o al revés.

  Eso afecta a las tablas que tengamos en formatos Excel…. Que ese es otro “pollo” que maneja “a su forma” los símbolos decimales, afectando a CATIA V5..





    Cuando elegimos, en Options GeneralParameters and Measure, en la pestaña Scale, el tipo de Escala, también estamos definiendo el “área de trabajo”. Esto es algo que, en CATIA V4, teníamos muy claro.



1.1.    Design limits. Área de Trabajo.



Los posibles valores que podemos seleccionar son:

►	Small Range: Se usa cuando la geometría es pequeña y necesita un gran precisión, desde 0.01µm a 1metro. No se puede usar macros VBA en una sesión de trabajo de este tipo.
	•	Precisión: 0,01µm
	•	Área de Trabajo: 1 metro
►	Large Range: Se usa cuando la geometría es muy grande y la tolerancia más alta es inferior a 1milimetro. Se usa en Obra Civil, gaseoductos, etc.
	•	Precisión: 0,1mm
	•	Área de Trabajo: 10.000 metros (10.000.000mm)
►	Standard Range: Es la que viene por defecto. Se usa cuando la geometría es grande y la tolerancia más alta es inferior a 1 milimetro. Se usa en diseño de piezas mecanizadas, etc.
	•	Precisión: 0,001mm
	•	Área de Trabajo: 1.000 metros (1.000.000mm)



No podemos mezclar, en la misma sesión de trabajo, modelos con distintas Áreas de trabajo.

  Los modelos deben ajustarse a criterios de validez relacionados con su tamaño. Dos parámetros conducen a la validez del modelo en términos de dimensiones: el tamaño del modelo (Model Size, también llamado Área de Trabajo (Working area) ) y el “infinito”.

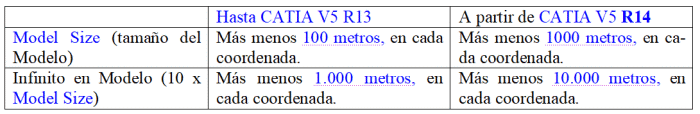

Aquí están los valores correspondientes:





Recomendaciones:

Estos límites de diseño son más relevantes cuando:

  -La mayoría de las features son más grandes que 0,1 mm.
- La mayoría de las piezas son más pequeñas que 10.000 mm.

   La validez de los objetos geométricos, depende de su ubicación dentro de los límites definidos por el Model Size y el infinito.
  A ambos límites, les damos la forma de un cuadrado. Para entendernos, al elegir el valor por defecto (Standard range), nuestro “espacio de trabajo” (Model Size) es tal que, desde el origen de coordenadas, tenemos un cuadrado cuyo lado es el doble de 1000 metros (por aquello del ± 1000).
Y las “orientaciones de sus lados” no son necesariamente horizontal / vertical. Las reglas de validez se explican a continuación.

  Regla 1:

•	Excepto los objetos infinitos autorizados (ver Regla 2), cualquier objeto que tenga límites, debe estar “dentro” del Model Size. Los objetos que no están incluidos, en el Model Size, se les llaman “infinitos”.

  Regla 2:

•	Los objetos infinitos autorizados, que el usuario puede crear son: los planos, líneas, medias líneas y puntos. Estos objetos siempre se visualizan (Reframe) como máximo en el Model Size. Las partes del objeto infinito, que no se encuentran en el Model Size, no son visibles para el usuario







  ¿Debe un objeto infinito encajar, necesariamente, en el “infinito”?

   No. Un objeto infinito no necesariamente encaja exactamente en el área del infinito del modelo. Normalmente, sus coordenadas más grandes están entre la mitad y el doble del infinito del modelo.

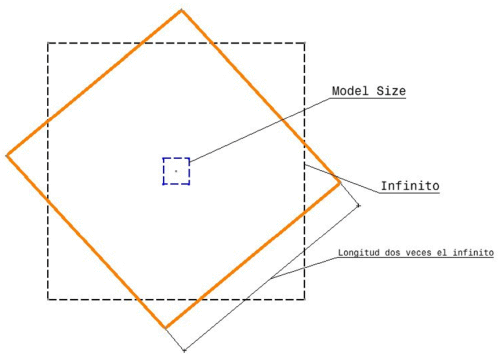

  Cuando un plano no es “paralelo” a los planos canónicos, generalmente no es posible relimitarlo exactamente en el infinito del modelo.
  Cuando se crea un plano infinito, se determina la mitad de su dimensión, con el infinito del modelo. Así, una parte de ella está en el infinito, mientras que otra parte de ella está fuera del infinito.



 Nota: Cuando creamos líneas infinitas, estas caben en el infinito del modelo.

  ¿Son válidas las transformaciones de objetos “infinitos”?

  La transformación de objetos infinitos es válida siempre que sus orígenes permanezcan dentro del Model Size.

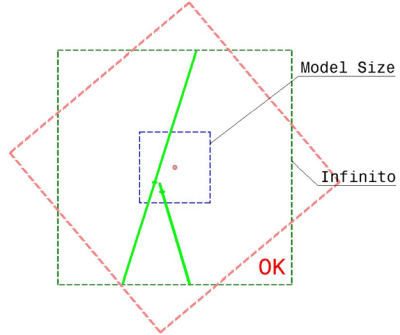

 En la figura anterior, hemos movido la recta “infinita”, desde el punto verde al naranja, que se encuentra en el Model Size.



Regla 3

   La definición matemática del objeto, debe estar en el infinito del modelo.
  Por ejemplo: el arco de círculo:





  La definición matemática del círculo, es un radio, que debe ser más pequeño que el infinito y su centro que debe estar en el infinito del modelo.

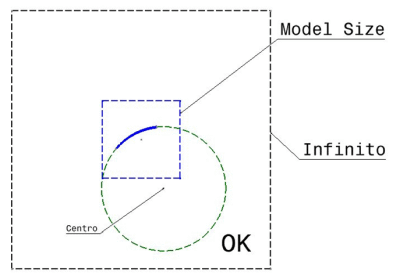

  En la figura anterior, el arco de círculo creado (en azul) está dentro del Model Size, y el círculo matemático (en verde discontinuo) está en el infinito (Regla 4). Este modelo es válido.

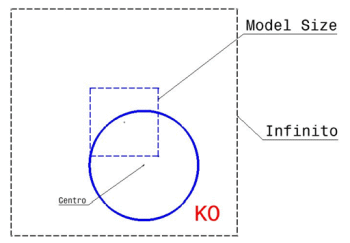

  Las figuras que siguen, son ejemplos de geometrías no autorizadas. En la primera figura, el modelo en sí (el círculo completo en azul) sobresale del Model Size:

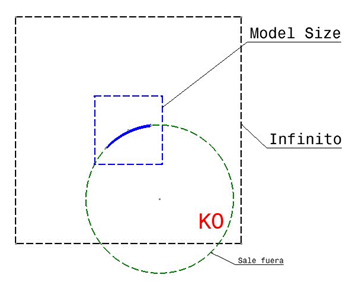

  En la segunda figura, el modelo (el arco del círculo en azul) está en el Model Size, pero la definición matemática no cabe en el infinito:





Regla 4

  El origen de los planos y líneas deben estar en el Model Size.

  Veamos un ejemplo, de línea infinita:

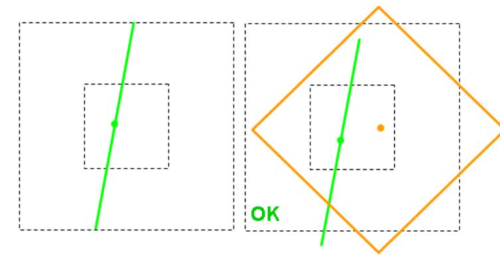

  En la figura del lado izquierdo, la línea infinita y la línea semi-infinita (en verde) tienen su origen (punto verde) en el tamaño del modelo. El origen del plano infinito (y del Model Size) es el punto naranja.

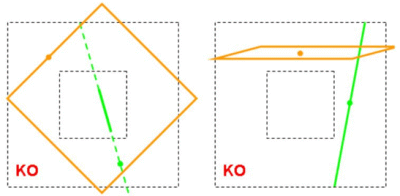

  En la siguiente figura de la izquierda, la línea relimitada (en verde contínua) está en el Model Size, pero su origen (punto verde, en el soporte de la línea de trazos) no lo está.
   Y en el plano naranja, tiene su origen (punto naranja) fuera del Model Size, si no en el infinito. En la figura de la derecha, los orígenes de la línea y el plano no están en el Model Size, si no en el infinito.







2      Precisión en los cálculos.



  Ya hemos visto que la precisión de los modelos “normales” de CATIA V5, es como máximo de 0.001mm. Pero debemos tener en cuenta que cuando calculamos medidas usando fórmulas y en esas fórmulas aparecen números “irracionales”, como el número (pi) (u operaciones trigonométricas) que tiene infinitos decimales, CATIA (como cualquier programa) hace “cálculos finitos”. Es decir: hasta un determinado punto de precisión.

  Y como tú sabrás, cuando se operan con números, la exactitud (o el límite del error) se reduce con los cálculos.



2.1      Tolerancia en los Part



Esta opción es válida sólo en el entorno del “Generative Shape Design”.

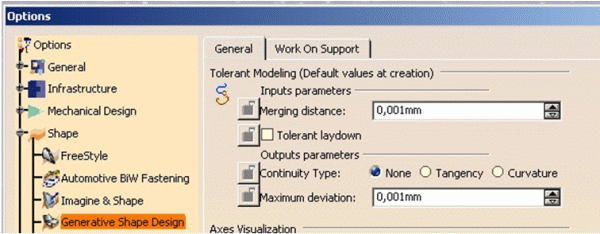

Inputs Parameters:

Merging distance: valor prefijado que define la distancia por debajo de la cual los elemen-tos los considera unidos, curado (healed) o extraído.



2.2       Tolerancia en los CGR’s. STL.



  La tolerancia en los ficheros cgr’s y las de los ficheros, de teselado, generados por el módulo de Control Numérico, como “estado de salida” (STL), toman su valor de la pestaña ToolsOptionsGeneralDisplay Performance, con un valor mínimo de 0.01mm.



  Muchos usuarios creían que esto sólo afectaba a la “visualización” de las curvas en el 3D, pero no es así.

   Cuando alguien me “argumenta” que:

►	Small Range: “Esto está mecanizado con CATIA V5, por lo tanto es super exacto. Tiene más menos una micra (0.001mm)”.

   Es esa persona que cree que sabe de CATIA V5, porque sabe dibujar un sólido y mecanizarlo……

Pero que no sabe la “base” (los cimientos) de CATIA V5.



   Excepto en mecanizados de un curvas canónicas (recta, circunferencias) La máxima tolerancia de mecanizado es de mas/menos 0.01mm.



Dado por El Juanri, en el Puerto de S. María a 30/08/2025

  Ver vídeo: CATIA_V5-AreaTrabajo.mp4
