023_Calcular el peso de una pieza - MuchoCATIA

Está Vd en: FAQ>>Entorno>>023_Calcular peso de una pieza.

¿Cómo calculo el peso de una Pieza, sabiendo su peso específico (Densidad)?

  Tenemos dos procedimientos en función de que la pieza tenga aplicado el parámetro "Material" o nó.
A) Si la pieza ya tiene aplicado el material o bien se lo aplicamos de la siguiente forma:

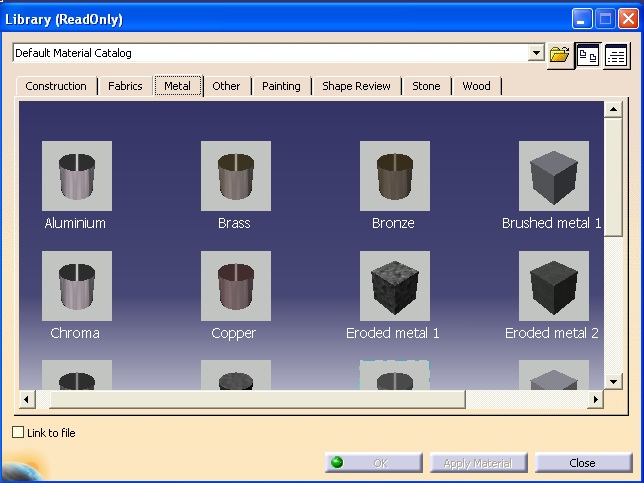

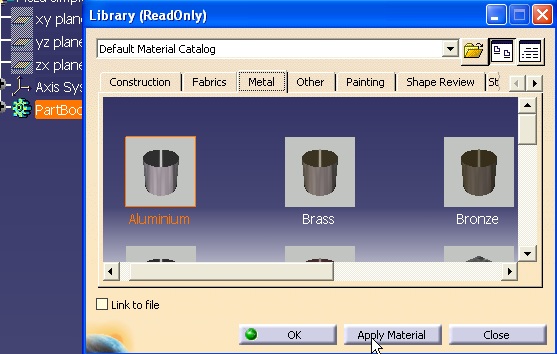

1.-	Hacemos clic en el icono "Apply Material". Nos aparece la ventana de la librería de Materiales por defecto.
2.-	Y seleccionamos la pestaña "Metal" mostrándonos una serie de materiales básicos: Aluminio, Bronce, Hierro, Magnesio, Titanio, etc..
3.-	Seleccionamos en el árbol (ver figura inferior) el CATPart. En ese momento seleccionamos el icono correspondiente al material que queremos aplicar, por ejemplo "Aluminium". El botón [Apply Material] queda disponible.

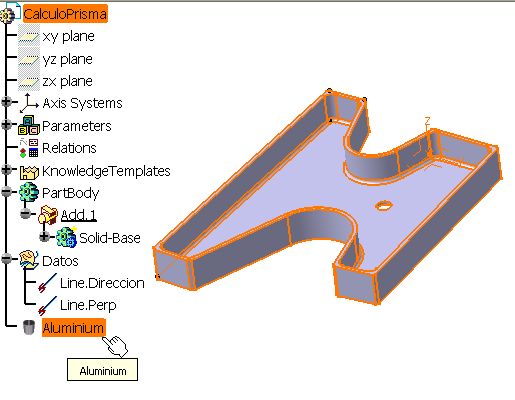

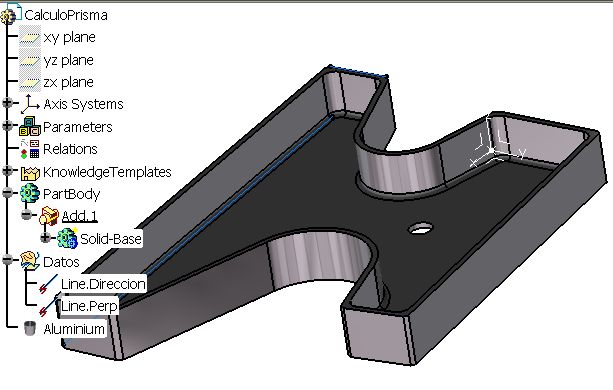

4.-	Pulsamos el botón [OK] y el material queda aplicado a TODA la pieza y el árbol presenta este aspecto.

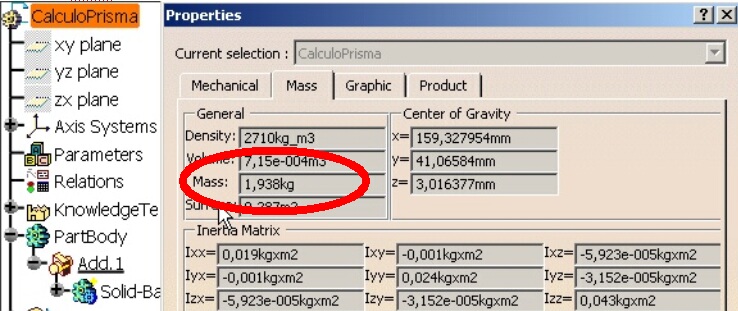

Con estas condiciones, si miramos las “Properties” (seleccionamos el CATPart y damos a las teclas Alternativa + Intro) del CATPart podemos ver en la pestaña “Mass” el peso en kilos en el campo "Mass".

B)	Si la pieza no tiene aplicado el material debemos definir nosotros "temporalmente" la densidad, también llamada peso específico, de la siguiente forma:

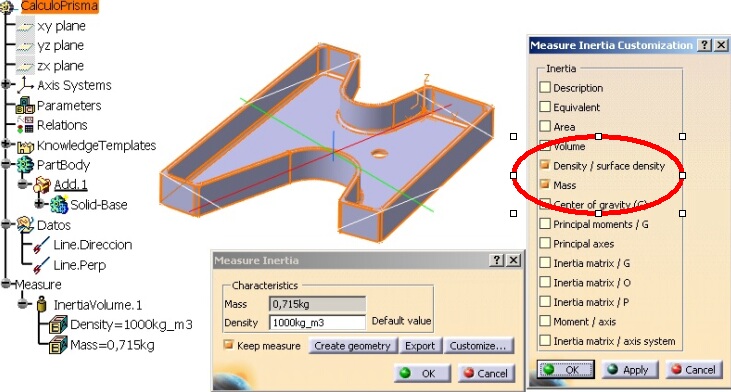

1.-	Seleccionamos el CATPart y hacemos clic en el icono"Measure Inertia". Debemos tener customizado adecuadamente para este caso el análisis.
2.-	Si es necesario damos en el botón [Customize...] y activamos las opciones Masa (Mass) y Densidad (Density/ Surface Density) y damos [OK] para cerrar la ventana de customización.

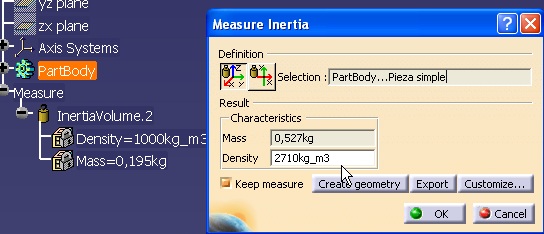

3.-	Vemos que la ventana "Measure Inertia" nos deja disponible, con un valor por defecto de 1000Kg/m3 (la densidad del agua) que podemos cambiar. Por ejemplo para el aluminio: 2710Kg_m3. Lo cambiamos y damos Intro. Hacemos clic sobre el campo "Mass" o damos Intro que nos dará el peso. Pero No lo pasa al “Measure” del árbol.

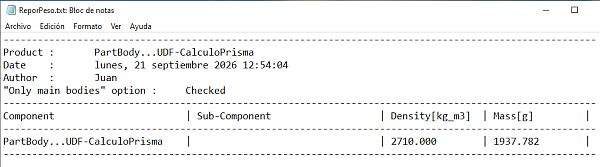

  Este valor lo podemos exportar dando al botón [Export] y genera un fichero donde nosotros elijamos con un contenido parecido a este, con el valor "corregido":

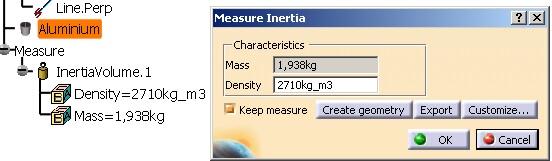

  Para las piezas que tienen material aplicado, podemos hacer el mismo análisis, pero esta vez la densidad viene dada y los valores del peso se mantienen en el árbol.

Pregunta: Oye Juanri: Pero cuando se aplica el material yo no veo nada en la pantalla.
Respuesta: Anda.. se me olvidaba. (y en la FAQ 04 no queda claro..).

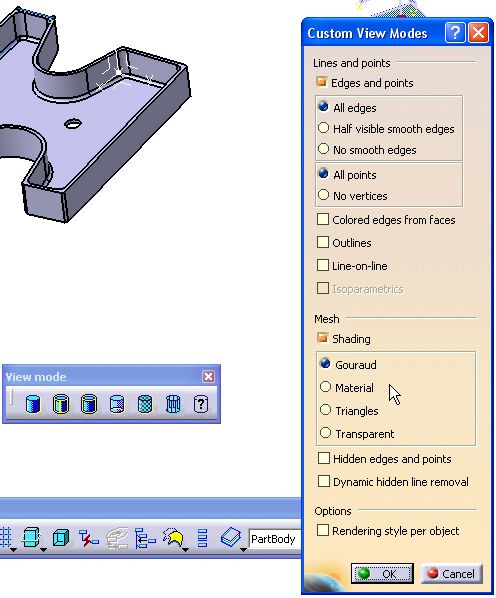

  Pues mira tienes que aplicar, desde la barra “View Mode”


y el icono “Customize View parameters”



  Activar la opción Material (a que te lo habías imaginado que era Material y no “triangles”….)
  Y queda así:


  Es que hay veces que, como yo sé las cosas, pienso que lo demás también lo sabéis… ¡qué tonto soy..!
