020_Obtener las medidas maximas de una pieza

FAQs

Está Vd en: FAQ>>Part Design >>020_Obtener medidas máximas de una pieza.

Tengo una pieza (CATPart) de la que quiero obtener sus medidas para aprovisionamiento o para definir un embalaje. ¿Hay algún método para hacerlo?

Si. Existen, al menos que yo conozca, tres métodos que son los siguientes:

Usar el comando "Measure Inertia" de la paleta "Measure"

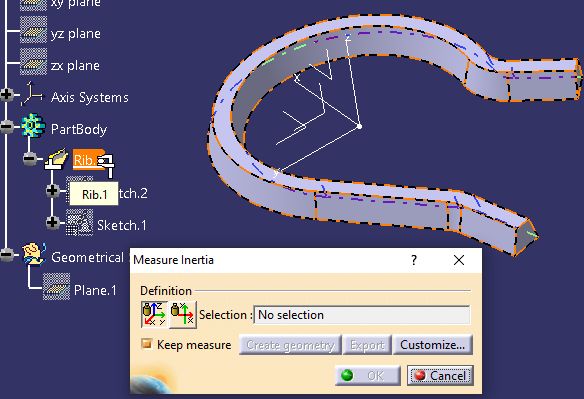

Nos aparece la ventana de diálogo, con la opción “Measure Inertia 3D” activada. y damos al botón [Customize..]. El cursor cambia de forma y parece un "Pie de Rey". Activamos la opción "Keep measure".

icono pie de rey

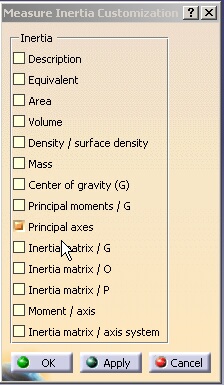

Nos aparece la ventana de Customization y activamos la opción: "Principal axes" y damos al botón [OK] para cerrar la ventana.

personalizacion de Inertia

Y seleccionamos en el árbol el PartBody. Subrayo lo de "en el árbol" porque si seleccionamos en la zona gráfica, obtenemos los valores de la "cara" o la "arista" seleccionada.

medir en el árbol

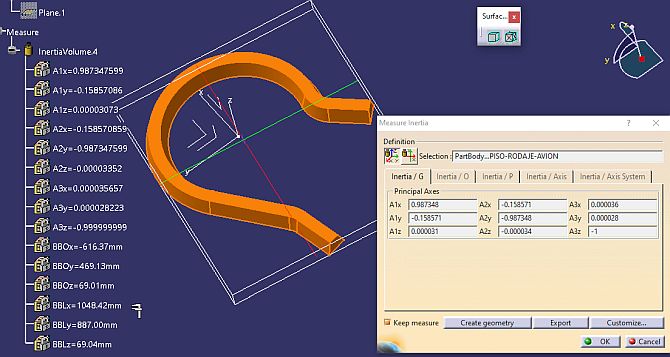

El resultado es el siguiente, que nos proporciona valores en las direcciones de los ejes de Inercia Principales, en función del Sistema de Ejes activo. Estos Ejes quizás no sean muy adecuados para lo que quieres; tu sabrás.. Observa el resultado en una pieza asimétrica.

resultado

Este "marco" que aparece es temporal. De todos estos valores los que nos interesan son:

•	BBLx = 1234,567mm (longitud en sentido del eje de Inercia X)
•	BBLy = 1234,567mm (longitud en sentido del eje de Inercia Y)
•	BBLz = 1234,567mm (longitud en sentido del eje de Inercia Z)

Nota: Si ponemos otro Sistema de Ejes Activo, el resultado es el mismo.
Con el botón [Create geometry] sólo crea Sistema de ejes.

Desde el módulo Generative Shape Design podemos activar, desde la paleta "Surface Machining Tools" el comando "Creates rough stock".

El funcionamiento es igual al anterior: Damos en el icono

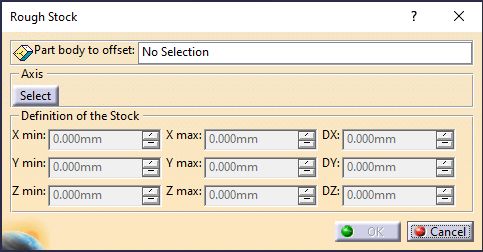

Y sale este panel:
rugo

Y seleccionamos en el árbol el Body y, por defecto, las direcciones son las del S. Ejes Absolutos.
Pero nos permite seleccionar una cara plan de Referencia, y una de sus direcciones, es dicha cara, para obtener el cubo correspondiente. O un Sistema de Ejes que tengamos.

Este comando nos debía proporcionar los tamaños mínimos y máximo para crear una caja que rodee a la pieza, con los parámetros “DX”; “DY” y “DZ”, que NO guarda en parámetros: Aunque es el momento de “copiarlos” sobre nuestros parámetros, si los tenemos.

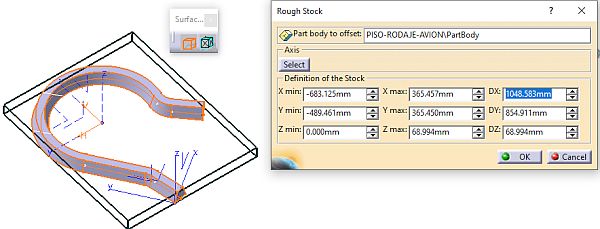

Y crea un Geometrical Set "raro" como este:
obtencion de la superficie

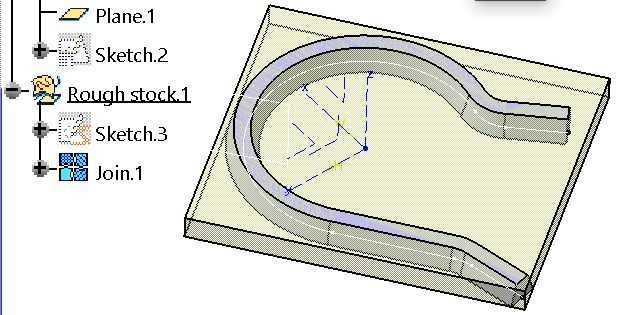

Selecciono una cara lateral, para cambiar la dirección, y doy a OK:
resultado de la superficie

Un Geometrical Set, identificado como "Rough stock.x", se ha creado.

Y la última es aplicar un User Feature que he creado y que hace lo mismo:

•	Debemos tener activo un Geometrical Set, donde guardar el rsultado
•	Se selecciona el comando, desde el menú: Insert Instantiate from Document..Y seleccionamos el CATPart (si no tenemos el .Catalog) llamado "UDF_CALCULO_PRISMA_Param.CATPart", que contiene la “UDF-CALCULO_PRISMA_PARAM”.

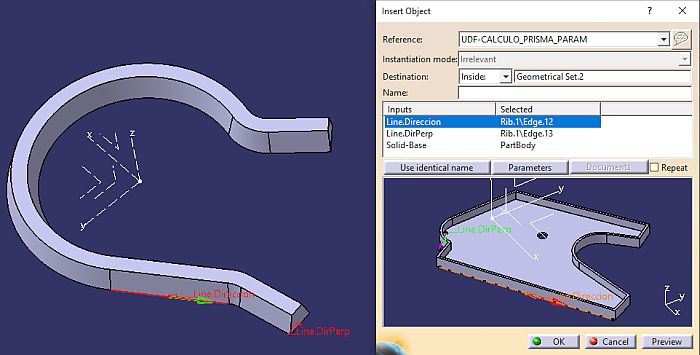

•	Nos aparece una ventana donde seleccionamos:
	•	Una línea (que no sea ilimitada) o una arista para determinar la Dirección de la longitud.
	•	Una línea (que no sea ilimitada) o una arista para determinar la dirección perpendicular a la primera, para determinar la anchura.
	•	Y un Solido-Base (en este caso el PartBody) y damos OK.

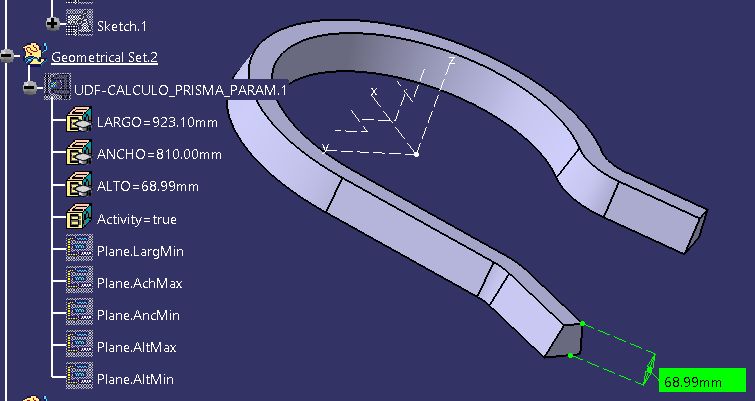

Y este es el resultado:

resultado en el arbol

Es una feature que tiene tres parámetros LARGO, ANCHO, ALTO y encima proporciona (en Hide) planos Límites.
Cuando quieras, puedes borrar esta feature o utilizar sus elementos.

Si quieres bajarte esta UDF, y has donado alguna vez, tienes que pedirla a mi correo...
