016_Copiar un detalle de un catdrawing a otro

Está Vd en: FAQ>>Dibujootros>>016_Usar un detalle en otro dibujo.


Tengo un Detalle de en un CATDrawing y quiero usarlo en otro CATDrawing. ¿Puedo hacerlo? ¿Cómo?


 Si, puedes hacerlo mediante Copy y Paste. Es posible que te haya dado problemas porque te faltaba crear una Hoja de Detalles.
  Puedes copiar un Detalle de un CATDrawing a otro y además con la ventaja que no guarda ningún link molesto.

  Pongamos un ejemplo mejor que mil palabras.

  Supongamos que tengo un CATDrawing nuevo llamado Nuevo DIBUJO y dispongo de los modelos de inicio del A-380 que contienen los detalles necesarios.  Por desgracia ya tengo bastante dibujado y no he empezado con New From el "Modelo de Inicio".

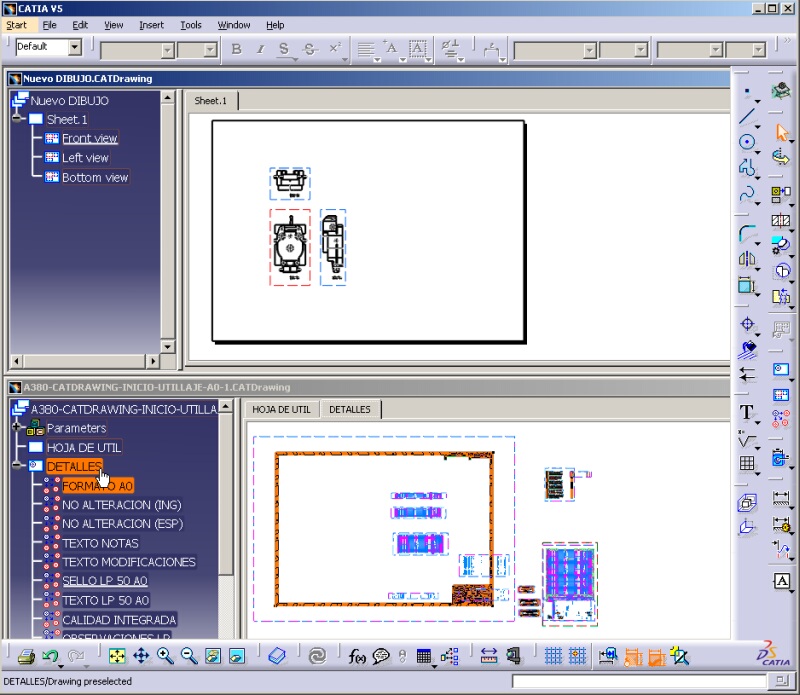

Pantalla de catia v5 con dos ventanas
Hoja de detalles  Si observas la imagen, el formato está metido dentro de una "Hoja de Detalle" llamada "DETALLES". Observa que el icono es distinto de la Hoja normal, llamada "HOJA DE UTIL". La hoja de Detalles lleva una especie de círculos dentro.

 Pues bien, dependiendo de lo que queramos hacer tenemos dos procedimientos:

1.-

Para poder copiar solo un detalle de un CATDraw a otro necesitamos tener en el nuevo una Hoja de Detalle creada de antemano.
Esto se hace de la siguiente forma:

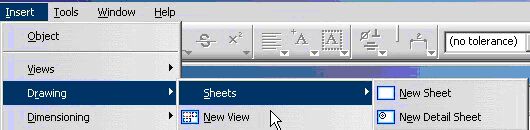

Damos al icono New Detail Sheet New Detail Sheet(Nueva Hoja de Detalle) o mediante el menú InsertflechaDrawingflechaSheetsflechaNew Detail Sheet

Drawig sheet

 Siendo este el resultado:

Nuevo Dibujo

  Y una vez creada la nueva Hoja seleccionamos del que tiene el formato (o cualquier detalle) el detalle que queramos copiar.

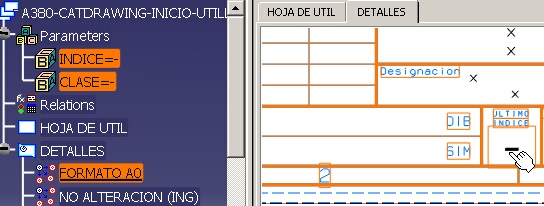

  En nuestro ejemplo, vamos a copiar el FORMATO A0 que tiene dos parámetros creados que son "INDICE" y "CLASE" que también debemos copiar, por lo tanto los seleccionamos: Damos a Copy (Ctrl+C) y después de poner activa la Hoja recién creada (en la imagen Sheet.2 (Detail), damos Paste (Ctrl+V). Podemos eliminar el Component.xx que crea de forma automática.

 El resultado es este:

resultado


2.-  Para copiar TODOS los detalles, simplemente seleccione del CATDrawing la hoja de detalles completa y con Ctrl+C copie y con Ctrl+V pege la hoja completa de detalles.
¡¡Cuidado con los parámetros que también debemos copiarlos!!

Lo único que nos queda es aplicar el detalle que, como sabemos, se hace mediante el siguiente procedimiento:

•   Nos cambiamos de Hoja a la Hoja de dibujo seleccionando la pestaña correspondiente.
Nos cambiamos al Background mediante EditflechaBackground. Observaremos que la barra de menú nos ha cambiado.
 Damos al icono "Instantiate 2D Component" y seleccionamos el detalle "FORMATO A0". icon instance

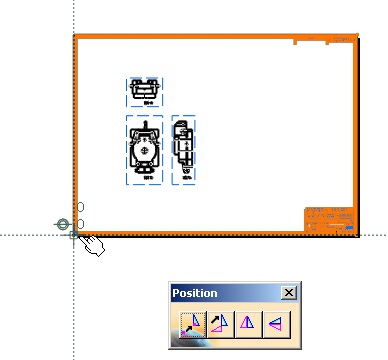

 Movemos el cursor hasta colocarlo coincidiendo con el 0,0 de la Hoja y damos clic.

colocar en el origen

Y listo...
¡¡Recuerda salir de Background y para volver a trabajar con las vistas mediante EditflechaWorking Views.
