015_Limites de cotas en los sketcher

Está Vd en: FAQ>>Entornoentorno>>015_Límite de cotas en los sketch.


 Intento dibujar una planta de la Nave, que tiene 300 metros y cuando dibujo el rectángulo (en el Sketch) no me deja teclear más de 200 metros (200000mm) ¿Hay ciertos límites? ¿Y si una cota me sale por el lado que no quiero, puedo ponerle cota negativa?





  En CATIA V5, Release 11, las cotas de los Sketcher estaban limitadas por defecto. Su rango se encontraba, ambos incluidos, en:
    - Rango inferior: 0mm
    - Rango superior: 200000mm (200 metros).



¿Dónde vemos esto y como lo soluciono?
   Una forma de solucionarlo es la siguiente: Hacemos un rectángulo pequeño y colocamos sus cotas.

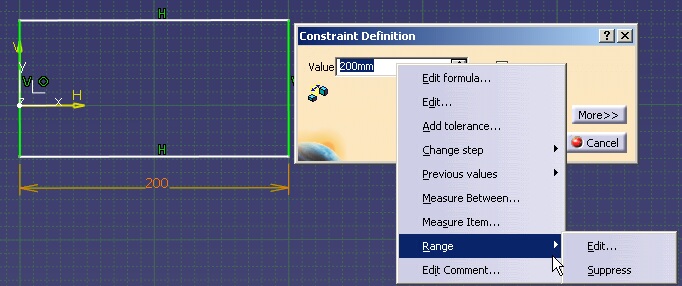

Si editamos una cota y colocamos el cursor sobre el “Value” y accionamos el botón derecho del ratón, nos aparece el siguiente cuadro:

Imagen: cotas con rango


Como se ve en la imagen, si damos a RangeflechaEdit... nos aparece el siguiente cuadro:

teclea rango ¡¡Y aquí tenemos nuestros límites actuales!!

Podríamos editarlos cambiando el valor del máximo que sea superior a la cota que necesitamos, por ejemplo Maximum Bound: 300000mm

  Otra opción es en vez de editar, usar la opción RangeflechaSuppress que elimina la limitación, pero aconsejo la otra.

¡Claro, que tú, cuando has visto el Minimum Bound (Limite inferior) has pensado: ¿Y si lo pongo negativo? ¿Cambiará de sentido?...
Pues NO!! No cambia de sentido, para esto lo que tienes que hacer es lo siguiente:

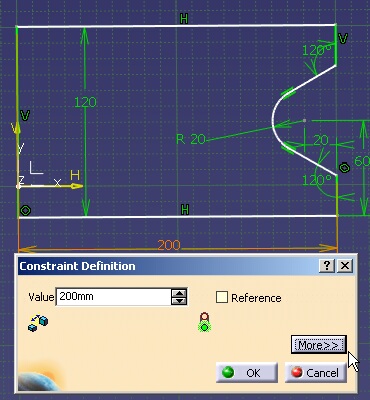

•   Editamos la cota que define la dirección que queremos invertir y desplegamos la ventana dando al botón [More>>]

Imagen: more..

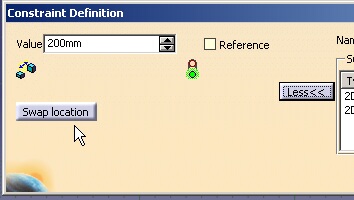

•  Nos aparece un botón nuevo [Swap location] que invierte la posición de la cota.

fig 4

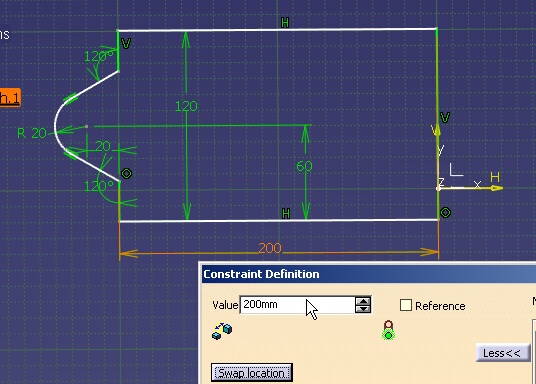

•   Si le damos al botón, el resultado es el siguiente:

fig5

  En nuestro caso tendríamos que cambiar la cota de 20mm, que define el centro del radio, repitiendo el "Swap location".

  Este problema se resolvió y en CATIA V5, Release 16, donde las cotas por defecto, ya no tienen límites, a no ser que nosotros se las pongamos. Esto, a veces, lo haremos para controlar el tamaño máximo o mínimo.

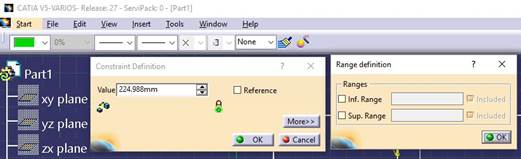

  De hecho, ya no existe, en el menú contextual, la opción “Range” flecha Edit, si no “Add Range”. Y así se mantiene en CATIA V5, Release 27, donde nos aparece este menú:

Imagen: Release 27

Actualizado, por El Juanri, a 09/06/2018, para CATIA V5, R27
