Está Vd en: FAQ>>Dibujo>>014_CATProduct con modelos de v4.

  Tengo un CATProduct cuyo único contenido son modelos de CATIA V4. Cuando intento hacerle un Dibujo no me sale nada ¿Por qué pasa esto? ¿Puedo hacer algo?



Espero que los pasos elementales los hayas tenido en cuenta, y que son:

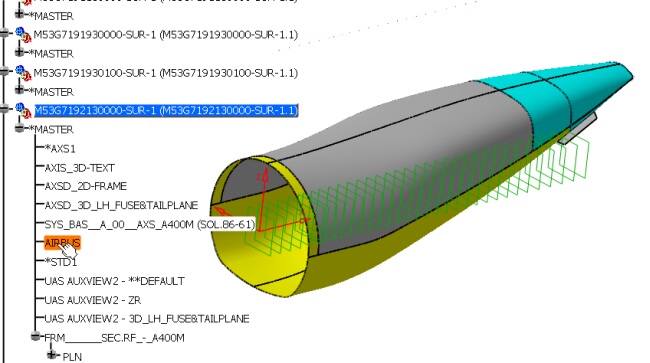

	•	Activar que queremos elementos alámbricos (por si no hay sólidos) ToolsOptionsMechanical Design DraftingView) tenemos activado "Project 3D Wireframe”   Supongamos que el problema ha surgido porque tenemos cargado una serie de .model (modelos de CATIA V4), por ejemplo los de la figura siguiente:  Si cuando, desde la ventana del documento Drawing, damos al icono “Front View” y volvemos al CATProduct para obtener la vista, puede que al posicionar el cursor sobre algún plano:

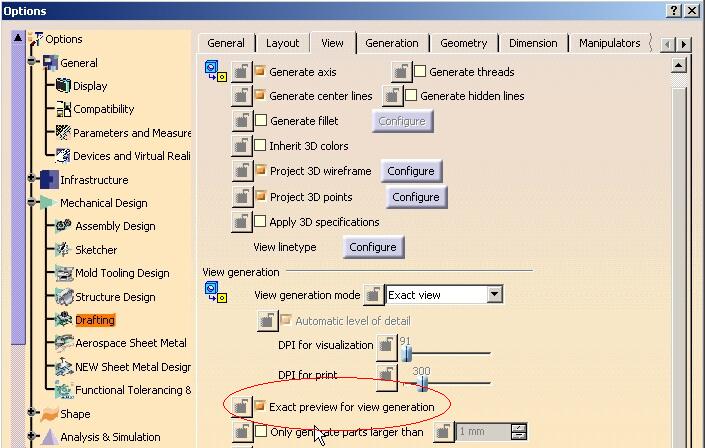

1.-	No nos salga la Vista Previa.  Esto puede ser debido a que en las opciones (ToolsOptionsMechanical Design DraftingView) tenemos “Exact preview for view generation”

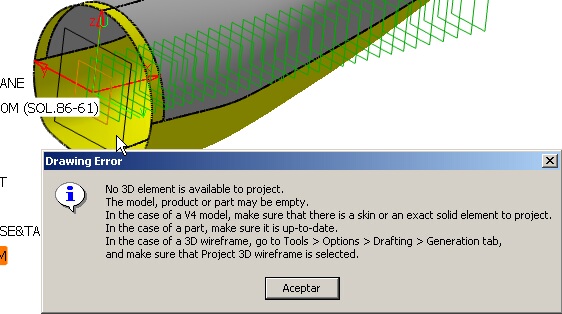

 En este caso, cuando pinchamos sobre un plano, nos sale este mensaje:



  Que traducido (más o menos) dice:

•	No hay elementos de 3D válidos para proyectar.
•	El modelo, Product o Part pueden estar vacíos.
•	En caso de modelos de CATIA V4, debe asegurarse que existe al menos un elemento tipo “Skin” o “ESolid” (sólido exacto, no mock-up, como las Structur) para proyectar.
•	En caso de un Part (CATIA V5) asegúrese que está updateado.
•	En caso de un elementos 3D wireframe (alámbricos) que en la pestaña DraftingGeneration (han querido decir DraftingView) la opción "proyectar 3D wireframe” está seleccionada.

  El sistema salta a la ventana de dibujo, pero no crea ninguna vista.

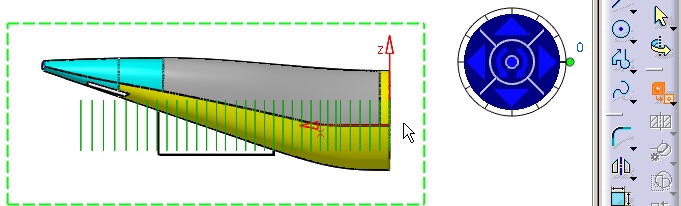

2. Que Si nos salga la vista previa, pero no nos dibuje nada.
  Efectivamente si tenemos desactivada la opción “Exact preview for view generation" si podemos visualizar la vista previa, he incluso parece que "quiere" hacerla, pues cuando salta al dibujo la seguimos previsualizando.


Pero al hacer clic en la pantalla, sólo genera los textos de la designación de la vista.

En ambos dos casos, lo mas probable es que el modelo de CATIA V4 NO tenga Sólidos o superficies "especiales" tipo Skin, que son, como recordareis, superficies sumas de varias superficies.

¿Qué podemos hacer?

  Si necesitamos obtener una vista del espacio y podemos sacrificar algo de calidad, podemos recurrir a la opción de actuar sobre las opciones en:

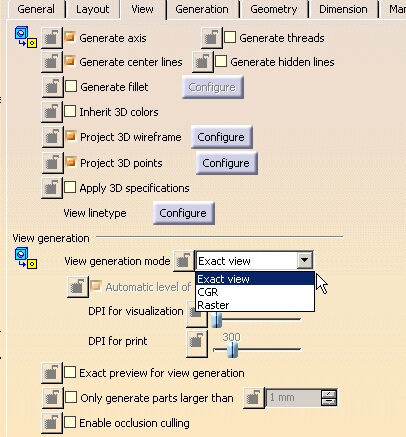

(ToolsOptionsMechanical Design DraftingView) y en las opciones “View generations mode” elegimos “CGR”.

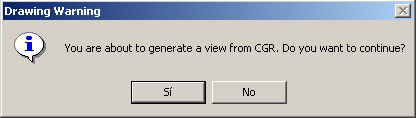

  En ese caso cuando damos al icono “Front View” nos aparece el mensaje: “Con esto va a generar un dibujo a partir de un CGR. Va Vd. a continuar?”

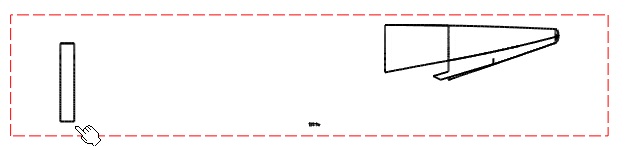

Si decimos “Si”, el resultado es:


En este caso las superficies de CATIA V4 no se han representado todas y faltan líneas. Eso es otro problema.

Si elegimos en las opciones: “View generations mode” “Raster”, podemos seleccioar ademas:

•	El nivel de “DPI for visualization” (Puntos Por Pulgadas (Inches) (D.P.I.) para visualización.
•	El nivel de “DPI for print” (Puntos Por Pulgadas (D.P.I.) para imprimir.

  En este caso, el resultado depende de los valores. Vemos en la siguiente figura: Arriba la previsualización, en medio con la opción CGR y abajo con la opción Raster.

	Previsualización
	Opción CGR (con fallos en este caso en las superficies)
	Opción “Raster”



Ese es todo, amigos. Deberíamos abordar el tema de “FT&A” (Functional Tolerancing and Annotation), pero eso será más adelante.
