Está Vd en: FAQ>>Entorno>> Controlar la selección.



  Cuando estoy trabajando, por ejemplo haciendo un Redondeado a varias aristas, hay veces que selecciono, sin querer, una faceta en vez de la arista. ¿Hay forma de evitar esta selección equivocada?



  En CATIA V5, Release 11 se ha añadido una paleta nueva llamada “User Selection Filter” y en la Release 16 se han aumentado los tres últimos iconos.



  Esta paleta permite seleccionar sub-elementos geométricos para evitar ambigüedades.

  Si necesita activarla, como siempre, vaya a ViewToolbarsUser Selection Filter.

La paleta se divide en cinco secciones:

•	Los iconos de la izquierda corresponden a los “tipos” permitidos cuando se crean “features” (puntos, curvas/líneas, superficies, volúmenes, etc.).
•	Los iconos del segundo grupo por la derecha corresponden al modo de selección: el icono “Feature Element Filter” selecciona, por ejemplo, el sketch completo, mientras que el icono “Geometrical Element Filter” permite seleccionar solo una parte de la geometría.







Veamos que significa cada icono:

		Point Filter
		Curve Filter
		Surface Filter
		Volume Filter
		Feature Element Filter
		Geometrical Element Filter
		Intersection edges activation
		Work On Support selection state
		Quick Select

  Sólo después de hacer clic en un comando (por ejemplo en el icono “Line”), los iconos que permiten la selección se activan, es decir se ponen en color naranja.

   Si Vd. des-selecciona un tipo (deja de estar en color naranja), los elementos correspondiente a ese tipo no pueden ser seleccionados .

   Si Vd. des-selecciona un modo (deja de estar en color naranja), este modo no es viable para cada tipo activo.

   Cuando los modos están activos, el que prevalece es el “Geometrical Element Filter”.

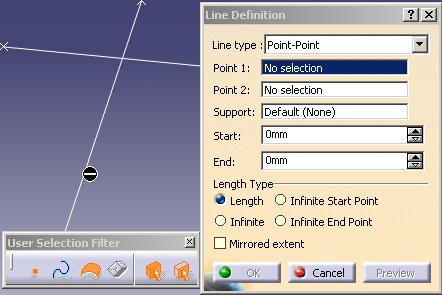

Veamos un ejemplo:  Si entramos en la función Line (Line type: Point-Point) y tenemos activado el campo “Point 1”, si desactivamos el 2º icono de la izquierda “Curve Filter” y pasamos el cursor por una línea o curva, nos pone el signo prohibido.

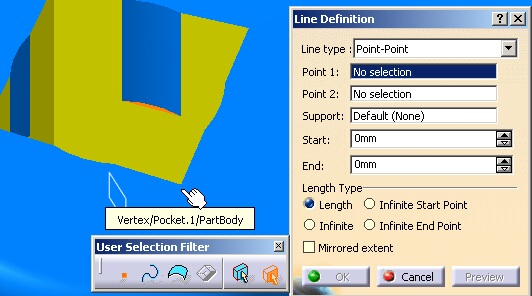

Si está activado el icono de la derecha “Geometrical Element Filter” permitiría seleccionar el extremo de la linea/curva (“Vertex”: vértice) como si fuera un punto (ver figura), pero si SÓLO está el icono de la dcha. “Feature Element Filter”, nada más nos permite seleccionar un punto que tenga una feature en el árbol, es decir que realmente sea un punto existente.





El Juanri, para CATIA V5. Y eso es todo, amigos.
