011_Modificar una instancia

Está Vd en: FAQ>>Assemblyconjuntos>>011_Modificar una instancia.

  En un CATProduct tengo varias pieza (CATPart) repetidas y quiero que una de ellas sea distinta. ¿Cuál es el método?

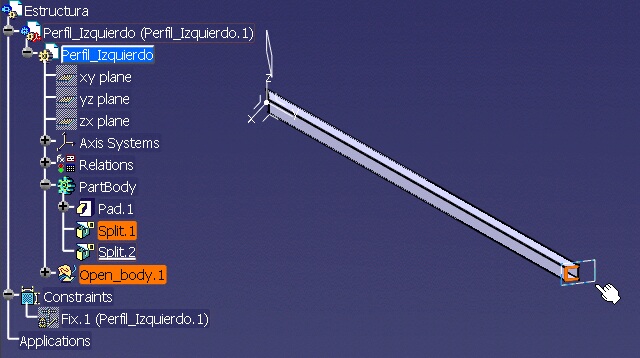

   Supongamos el caso que el CATProduct es una estructura formada por 4 CATPart y queremos aprovechar la similitud al ser perfiles rectangulares, y utilizar el perfil Izquierdo igual al perfil derecho, pero girado 180° debido a los cortes en ingletes. Y lo mismo el Superior con el Inferior.

ModInstancia1

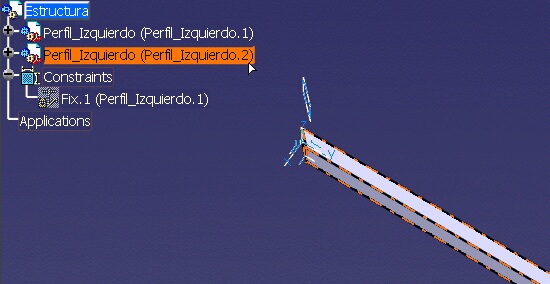

  Seleccionamos la pieza que queremos repetir y la copiamos mediante Copy (Ctrl +C) y Paste (Ctrl + V), apareciendo una Instancia del anterior en el árbol. Vemos que la "instancia" (está entre paréntesis) es "Perfil_Izquierdo.2" y está encima del elemento copiado.



   ModInstancia3



Ir arriba

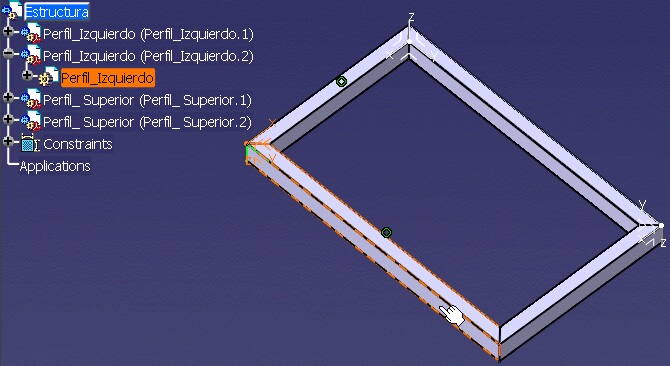

  Luego lo movemos por ejemplo con el compás y le damos las constrains necesarias. Supongamos que este es el resultado:


ModInstancia4

  El problema que se nos plantea es cuando queremos hacer un hueco en uno de ellos, por ejemplo en el derecho, que ahora está como la instancia 2 del Perfil_Izquierdo.

ModInstancia5  Hagamos un Copy (Ctrl +C) del que queremos cambiar y después, poniendo el curso sobre el CATProduct, con el botón derecho del ratón “Paste Special...” y nos aparece la ventana:
 Donde seleccionamos Paste: “Break Link” y damos OK.

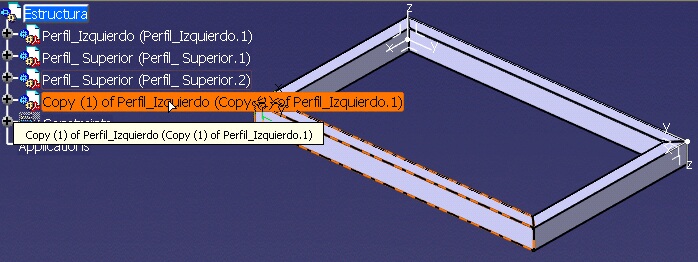

  Y nos parece en el árbol una Copia del anterior colocado en el mismo sitio.



  ModInstancia6

   Ahora sólo tenemos que eliminar la instancia que no queríamos y renombrar el nuevo.

   ModInstancia7

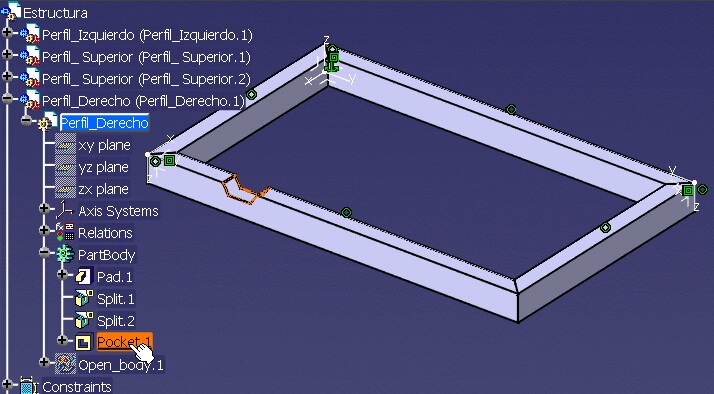

  Después de esto es fácil modificar.


ModInstancia8

   Si de antemano sabemos que el perfil derecho es igual al izquierdo, excepto alguna cosa, es mejor abrir el fichero del que queremos partir, mediante File+New From.. (seleccionamos Perfil Izquierdo) y se renombra como Derecho y posteriormente se mete en el CATProduct mediante Insert+Existing Component.



Sevilla a 25/09/2022
